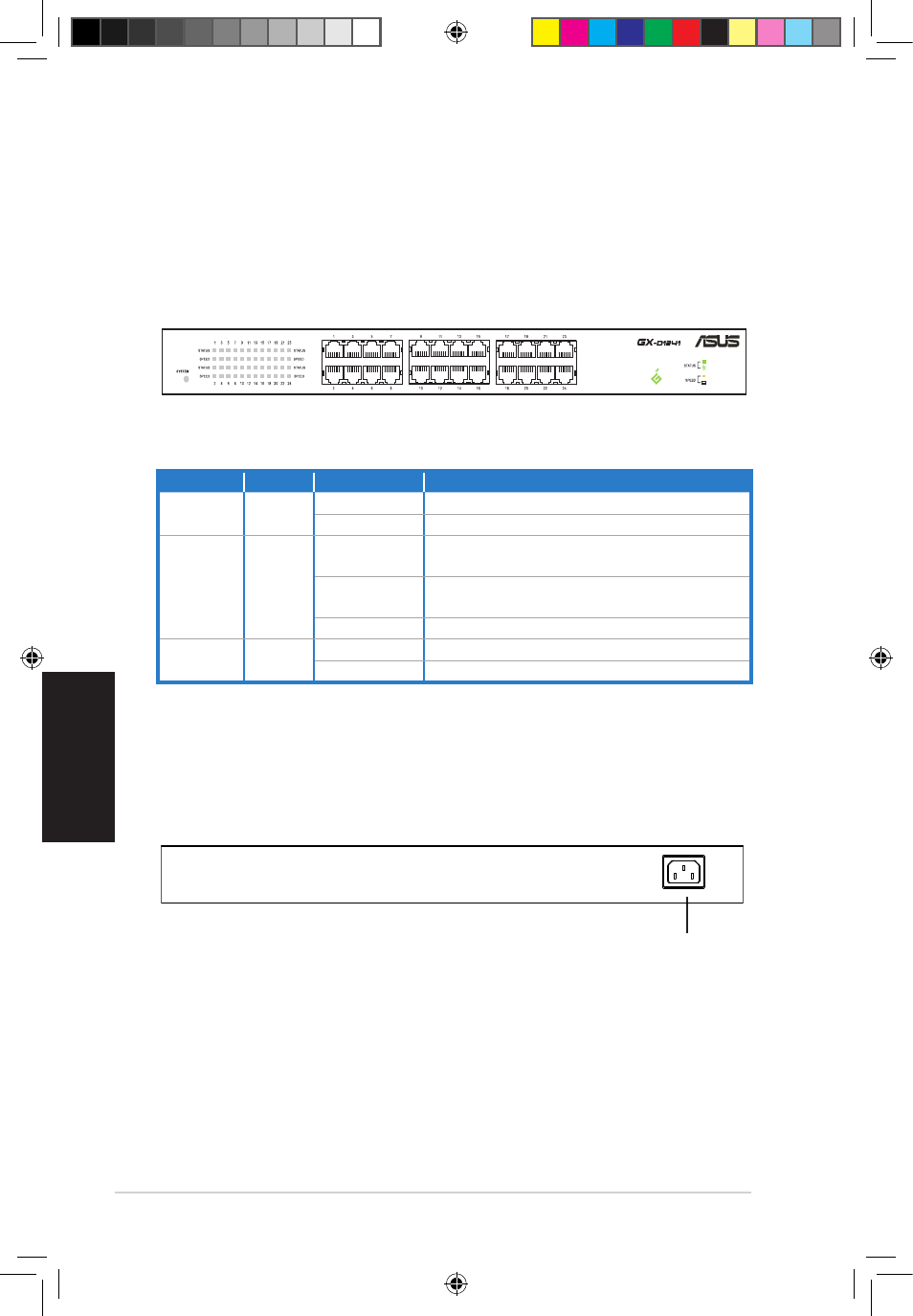

Page 27: ไท ย

background image

26

คู่มือเริ่มต้นอย่างเร็ว

ไท

แผงด้านหลัง

แผงด้านหลังของ GX-D1241 ประกอบด้วยขั้วต่อเพาเวอร์ พลังงานอินพุตคือ

100-240VAC, 50/60Hz

ฮาร์ดแวร์

แผงด้านหน้า

แผงด้านหน้าของ GX-D1241 ประกอบด้วย 24 RJ-45 10/100/1000Mbps กิกะบิต

อีเธอร์เน็ต พอร์ต และไฟแสดงสถานะ LED ซึ่งแสดงสถานะแบบเรียลไทม์ของสวิตช์

ตาราง 1 ไฟแสดงสถานะ LED

LED

สี

สถานะ

คำอธิบาย

SYSTEM

สีเขียว

เปิด

สวิตช์เปิด

ดับ

สวิตช์ปิด

STATUS

สีเขียว

เปิด

พอร์ตที่ตรงกับไฟแสดงสถานะมีการเชื่อมต่ออยู่ และ

ลิงค์ที่ใช้งานได้ถูกสร้างขึ้น

กะพริบ

ลิงค์ที่ใช้งานได้ถูกสร้างขึ้น และกำลังส่งผ่านหรือรับ

ข้อมูล

ดับ

ไม่มีลิงค์ที่ใช้งานได้ถูกสร้างขึ้น

SPEED

สีเหลือง

เปิด

1000Mbps

ดับ

10/100Mbps

ขั้วต่อเพาเวอร์

100~240 VAC~

1000 Mbps

10/100 Mbps

Link

Transmit/ Receive

Q6876_GX-D1241_V2_QSG.indb 26

9/22/11 6:48:22 PM
