Widok od tyłu
OSTRZEŻENIE: Otworów wentylacyjnych nie wolno zasłaniać, zatykać ich ani dopuszczać, aby
gromadził się w nich kurz. Gdy komputer jest uruchomiony, nie należy go przechowywać w miejscach o
słabej wentylacji, np. w zamkniętej aktówce. Ograniczony przepływ powietrza grozi uszkodzeniem
komputera lub pożarem.

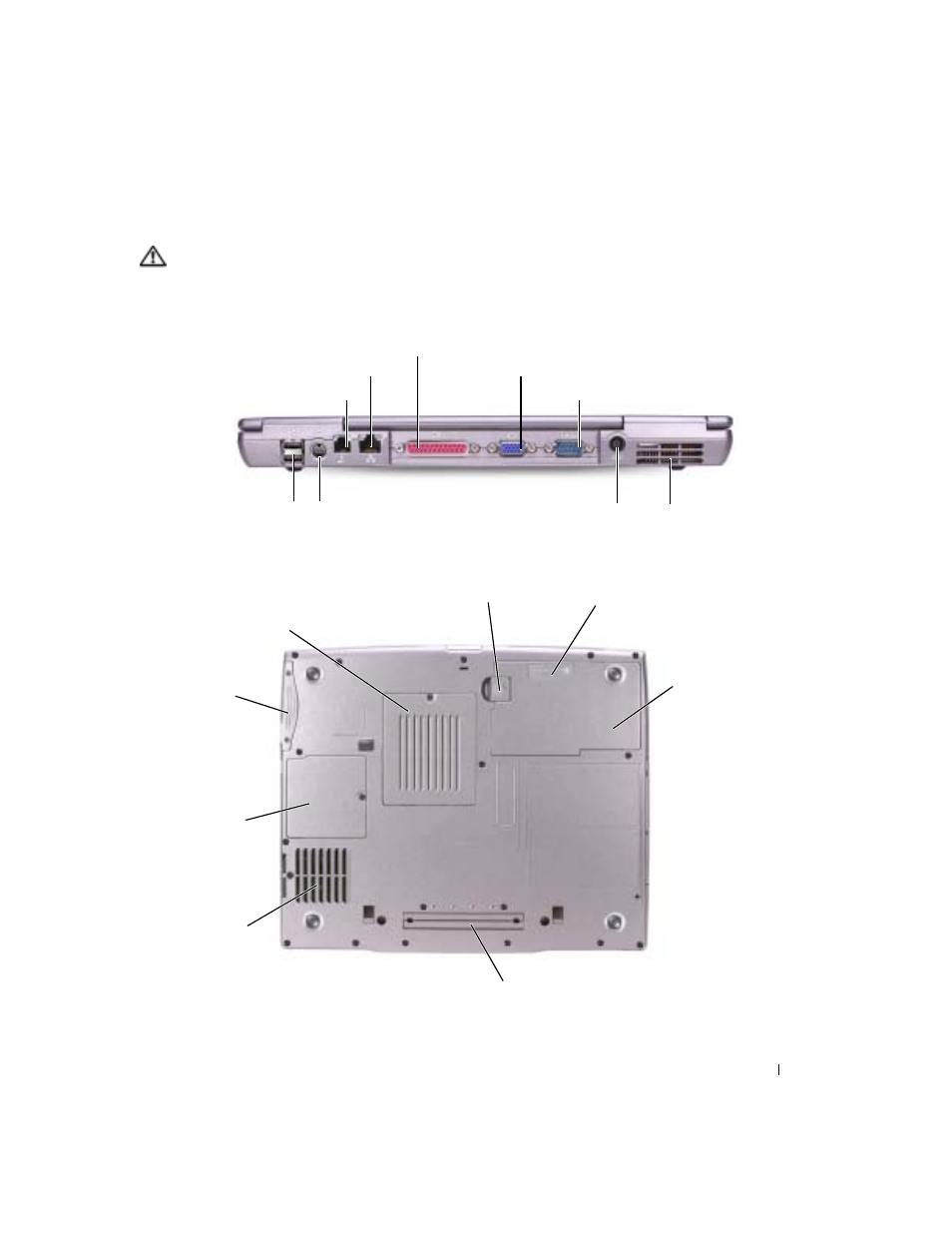

Widok od spodu
złącza USB (2) złącze wyjścia sygnału
telewizyjnego S-video
złącze modemowe RJ-11 (opcjonalne)
złącze sieciowe (RJ-45)
złącze równoległe
złącze karty graficznej
złącze portu szeregowego
złącze zasilacza otwory
wentylacyjne
pokrywa modułu pamięci
akumulator
gniazdo urządzenia dokującego
pokrywa karty
Mini PCI
zatrzask zwalniający wnęki akumulatora
napęd dysku
twardego
wentylator
wskaźnik naładowania
akumulatora
