Beschreibung der USV
In diesem Abschnitt wird die Vorder- und Rückansicht der Dell Online Rack USV angezeigt.
Ein-/Aus-Schalter LCD-Anzeigen
Bildlauftaste (abwärts oder vorwärts)
Auswahltaste
Bildlauftaste
(aufwärts oder rückwärts)

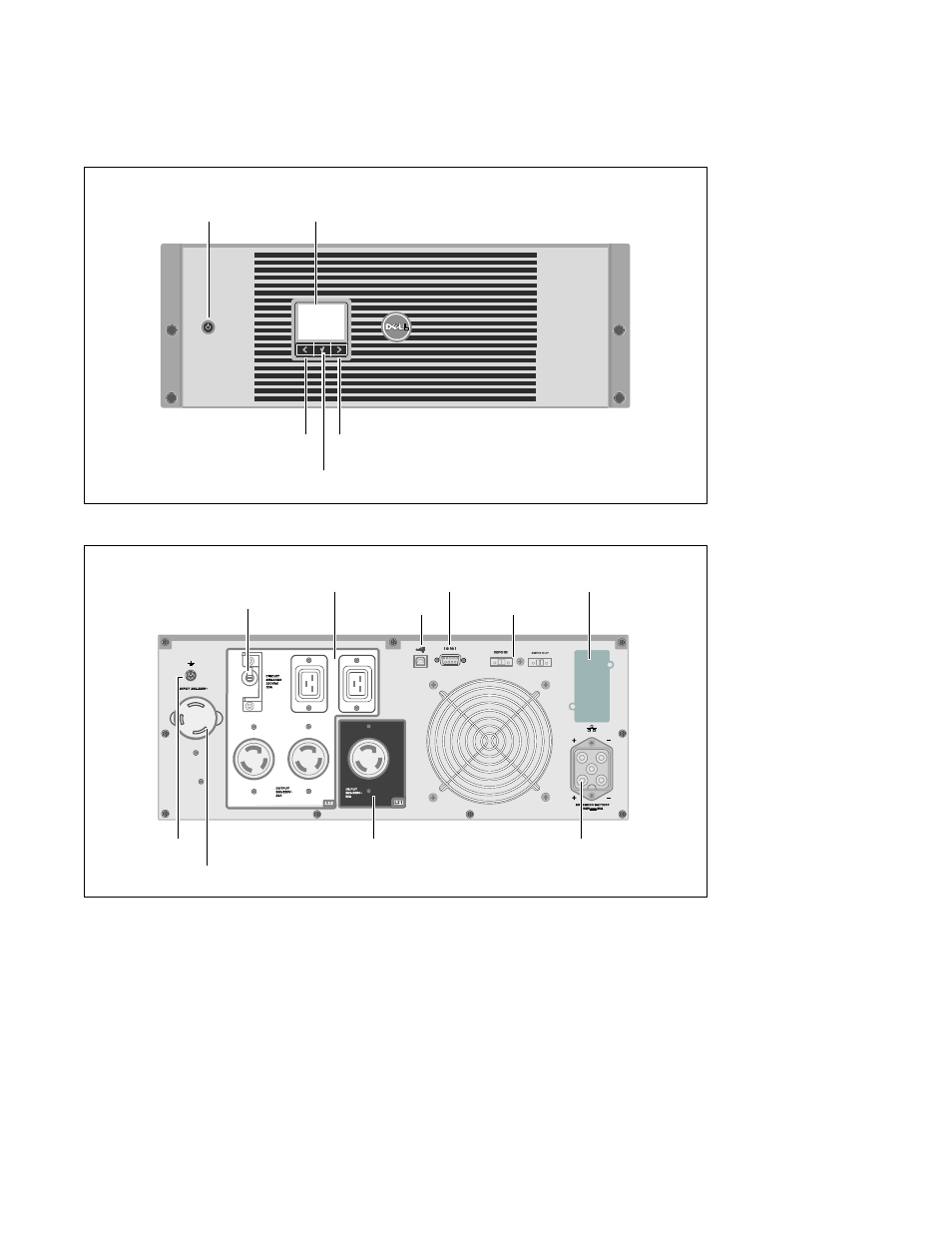

Abbildung 1. Die Vorderseite der Dell Online Rack USV
Kommunikationssteckplatz
der USV
2m, L6-30P Netzkabel
USB-Anschluss
Eine L6-30-Anschlussdose
(Lastsegment 1)
REPO-Schnittstellen
RS-232-Schnittstelle
Erdungsschraube
Zwei IEC 320-C19- und zwei L6-20-Anschlussdosen
(Lastsegment 2)
EBM-Anschluss
Ausgangsüberlastschalter
Abbildung 2. Rückwärtige Anschlussleiste für 3750W, 208V
