65 Установка и запуск |
Описание ИБП
В данном разделе показаны передняя и задняя панели ИБП Линейно-интерактивный,
См. Руководство пользователя линейно-интерактивного,
монтируемого в стойку ИБП 1000 Вт, 1920/1500 Вт и 2700/2300 Вт, чтобы получить
подробную информацию о задней панели.
Кнопка Вкл./Выкл. Жидкокристаллическая панель
Кнопка пролистывания
(вниз или вперед)
Кнопка выбора
Кнопка пролистывания
(вверх или назад)

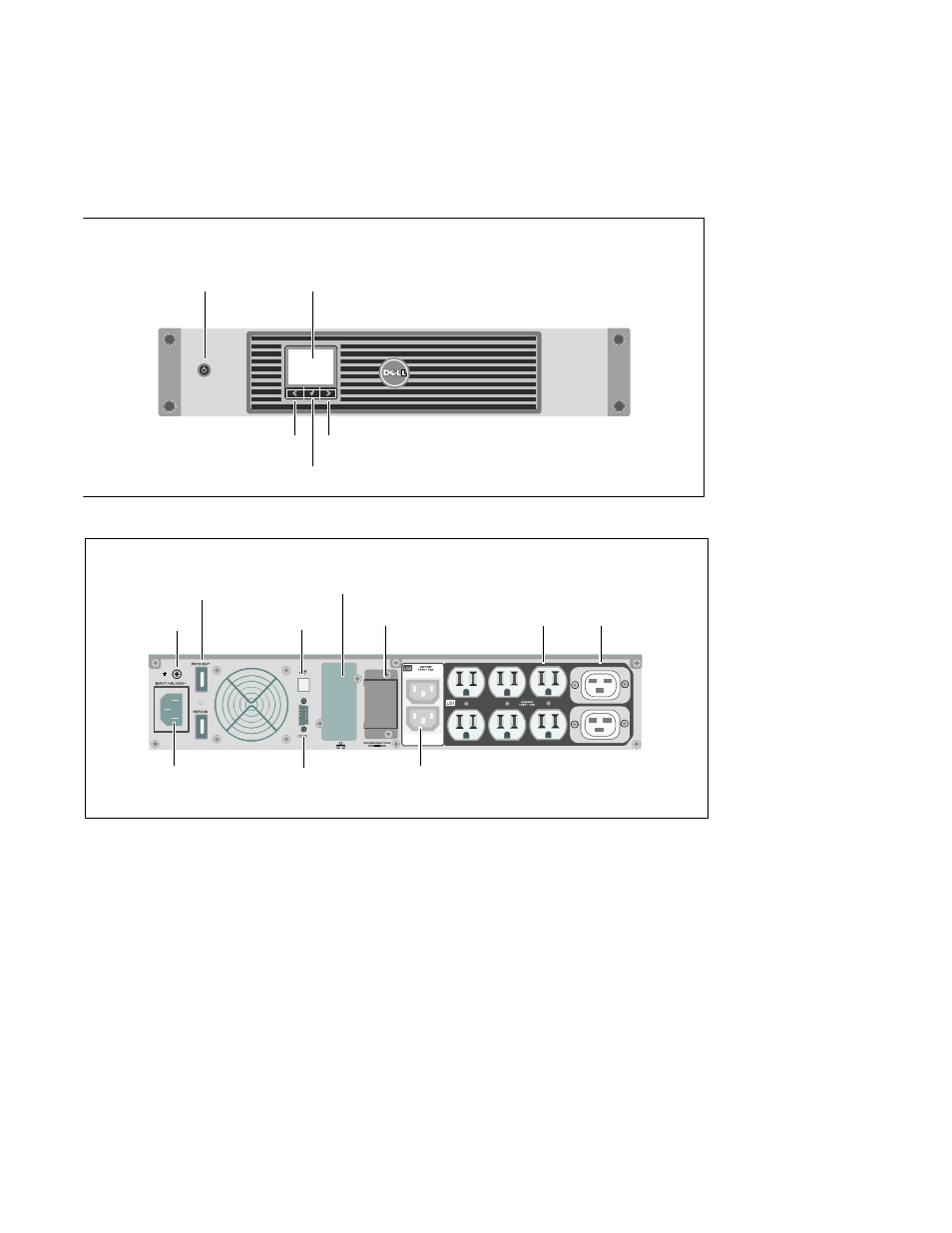

Рис. 7. Передняя панель ИБП Линейно-интерактивный, монтируемый в стойку ИБП Dell
коммуникационного
отсека блока
бесперебойного
питания
Входной разъем
IEC-C14
Порт USB
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Порты REPO
Порт RS-232
Болт
заземления
Шесть гнезд 5-20 и два
гнезда IEC 320-C19
(Сегмент нагрузки 1) Крышка разъема
МВБ/Скоба
натяжения
Рис. 8. Задняя панель ИБП (показано 1920 Вт/120 В, 1500 Вт/120 В)
