拆裝 PERC 控制器的電池和電池電纜 31
3 將電池的頂邊放在記憶體模組的頂邊之上，以便電池一側的支臂可裝
入記憶體模組上的插槽中。請參閱圖 3。
警告： 靜電釋放可能會損壞敏感元件。處理元件時，請務必遵循正確
的靜電防護措施。在未正確接地的情況下觸摸元件可能會損壞設備。

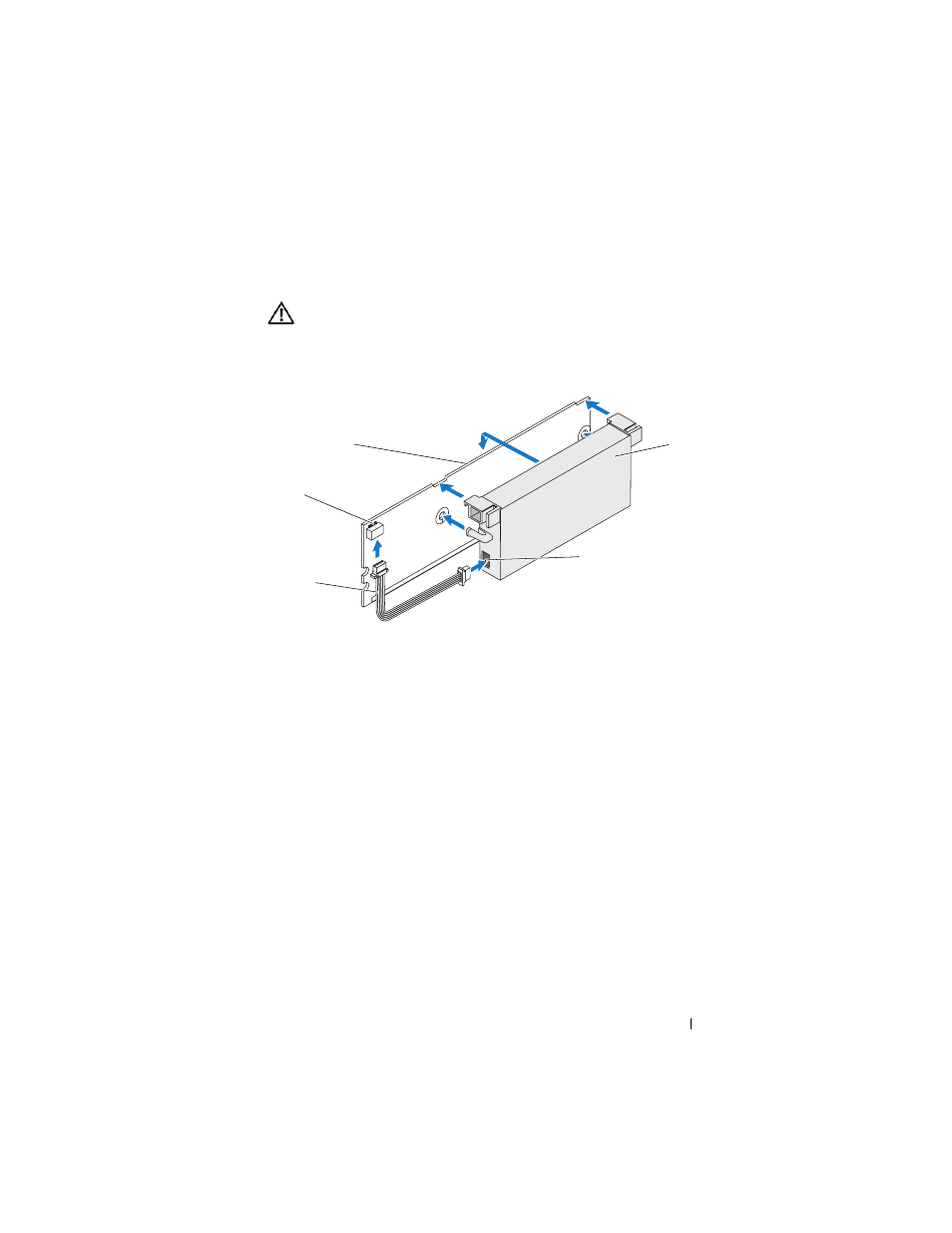

圖 3. 安裝 BBU 和電池電纜
4 將 x/E 配接卡放置在平坦、整潔、無靜電的平面上。
5 在控制器記憶體插槽中安裝記憶體模組，如標準 DIMM。請參閱
「在 PERC x/E 配接卡上安裝 TBBU」 以獲得更多資訊。
安裝記憶體模組，應使模組與主機板平齊，以便記憶體模組在安裝時
與主機板平行。
6 將記憶體模組穩固地按入記憶體插槽中。將記憶體模組按入插槽時，
BBU
會卡入到位，這表示控制器已穩固地插入插槽中，同時插槽上的
支臂也插入槽口中，以確保固定記憶體模組。
1
記憶體模組
2
記憶體模組上的連接器
3
電池電纜
4 電池 5 電池上的連接器
2
3
4 1
5
