186 | Slovensko
1 609 92A 04C | (14.12.12) Bosch Power Tools
deblokirne tipke 12 izpadla. Kadar je akumulatorska baterija
vstavljena v električnem orodju, je varovana z vzmetjo.

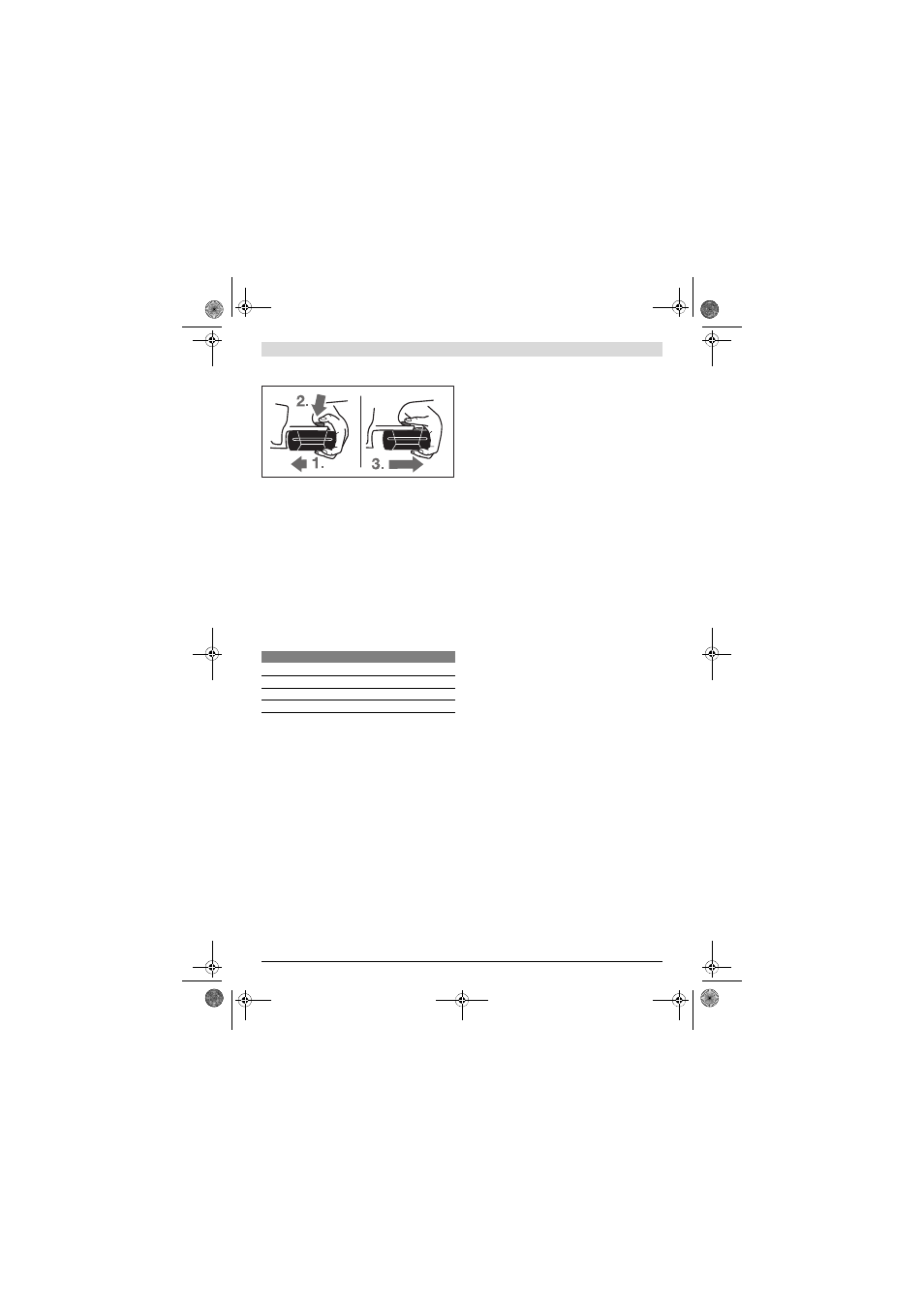

Za odstranitev akumulatorske baterije 17 morate storiti na-
slednje:
– Izvlecite akumulatorsko baterijo iz ležišča električnega orod-
ja (1.) ter istočasno pritisnite deblokirno tipko 12 (2.).
– Snemite akumulatorsko baterijo z električnega orodja, do-
kler se ne prikaže rdeč trak (3.).
– Ponovno pritisnite na deblokirno tipko 12 ter v celoti pote-
gnite ven akumulatorsko baterijo.
Prikaz napolnjenosti akumulatorske baterije
Tri zelene lučke LED na prikazu polnilnega stanja akumulator-
ske baterije 15 prikazujejo stanje napolnitve akumulatorske
baterije 17. Iz varnostnih razlogov je priklic stanja napolnitve
možen le v stanju mirovanja električnega orodja.
– Za prikaz stanja napolnitve pritisnite tipko 16, (možno tudi
takrat, kadar je akumulatorska baterija sneta). Po pribl.
5 sek. prikaz stanja napolnitve samostojno ugasne.
Če po pritisku na tipko 16 LED ne sveti, je akumulatorska ba-
terija okvarjena in se mora zamenjati.
Med postopkom napolnitve zasvetijo LED druga za drugo in za
kratek čas izginejo. Akumulatorska baterija je v celoti napol-
njena, kadar LED trajno svetijo. Pribl. 5 minut po polni popol-
ni napolnitvi akumulatorske baterije tri zelene LED ponovno
ugasnejo.
Akumulatorska baterija je opremljena z nadzorom
temperature NTC, ki dopušča samo polnjenje v temperatur-
nem področju med 0 °C in 45 °C. S tem je zagotovljena dolga
življenjska doba akumulatorske baterije.
Dodatni ročaj
 Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 19.
Obračanje dodatnega ročaja (glejte sliko A)
Dodatni ročaj lahko 19 poljubno obračate in si tako zagotovite
varno in neutrudljivo držo pri delu.
– Spodnji del dodatnega ročaja 19 obračajte v protiurni
smeri in zasukajte dodatni ročaj 19 v želeni položaj. Spo-
dnji del dodatnega ročaja 19 nato v urni smeri ponovno tr-
dno privijte.
Pazite na to, da bo napenjalni trak dodatnega ročaja ležal v za-
to predvideni zarezi na ohišju.
Nastavitev globine vrtanja (glejte sliko B)
Z globinskim omejilom 18 lahko določite želeno globino vr-
tanja X.
– Pritisnite tipko za nastavitev globinskega omejila 13 in na-
mestite globinsko omejilo v dodatni ročaj 19.
Narebrenje na globinskem omejilu 18 mora kazati v smeri
navzdol.
– Vstavno orodje SDS-plus do konca potisnite v prijemalo
orodja SDS-plus 3. V nasprotnem primeru ima lahko pre-
mičnost orodja SDS-plus za posledico napačno nastavitev
globine vrtanja.
– Izvlecite globinsko omejilo, tako da bo razmak med konico
vrtalnika in konico globinskega omejila ustrezal želeni glo-
bini vrtanja X.
Izbor vpenjalne glave in orodij
Za udarno vrtanje in klesanje potrebujete orodja SDS-plus, v
katera vstavite vpenjalne glave SDS-plus.
Za vrtanje brez udarjanja v les, kovino, keramiko in umetno
maso ter za vijačenje uporabite orodja brez SDS-plus (npr.
sveder s cilindričnim prijemalom). Za ta orodja potrebujete
hitrovpenjalno glavo oz. vpenjalno glavo z zobatim vencem.
GBH 36 VF-LI: Zamenljiva vpenjalna glava SDS-plus 2 se lahko
hitro zamenja s priloženo hitro zamenljivo vpenjalno glavo 1.
Zamenjava vpenjalne glave z zobatim vencem
(GBH 36 V-LI)
Da bi lahko delali z orodji brez SDS-plus (npr. sveder s cilin-
dričnim prijemalom), morate montirati ustrezno vpenjalno
glavo (vpenjalno glavo z zobatim vencem ali hitrovpenjalno
glavo, pribor).
Montaža vpenjalne glave z zobatim vencem
(glejte sliko C)
– Steblo prijemala SDS-plus 22 privijte v vpenjalno glavo z
zobatim vencem 21. Z varnostnim vijakom zavarujte vpe-
njalno glavo 20 z zobatim vencem 21. Upoštevajte, da
ima varnostni vijak levi navoj.
Namestitev vpenjalne glave z zobatim vencem
(glejte sliko D)
– Očistite vtični konec stebla prijemala in ga rahlo namastite.
– Z obračanjem namestite prijemalno steblo vpenjalne glave
z zobatim vencem v prijemalo za orodje in počakajte, da sa-
modejno zaskoči.
– Povlecite za vpenjalno glavo z zobatim vencem in preverite
blokiranje.
Odstranitev vpenjalne glave z zobatim vencem
– Potisnite blokirni tulec 5 nazaj in odstranite vpenjalno gla-
vo z zobatim vencem 21.
Odstranitev/namestitev zamenljive vpenjalne
glave (GBH 36 VF-LI)
Odstranitev zamenljive vpenjalne glave (glejte sliko E)
– Potegnite blokirni obroč zamenljive vpenjalne glave 6 v
smeri nazaj ter ga zadržite v tej poziciji in potegnite zamen-
LED Kapaciteta
Trajno sveti 3 x zelena ≥2/3
Trajno sveti 2 x zelena ≥1/3
Trajno sveti 1 x zelena <1/3
Utripajoča luč 1 x zelena Rezerva
