162 | Română
1 609 92A 04C | (14.12.12)
Bosch Power Tools

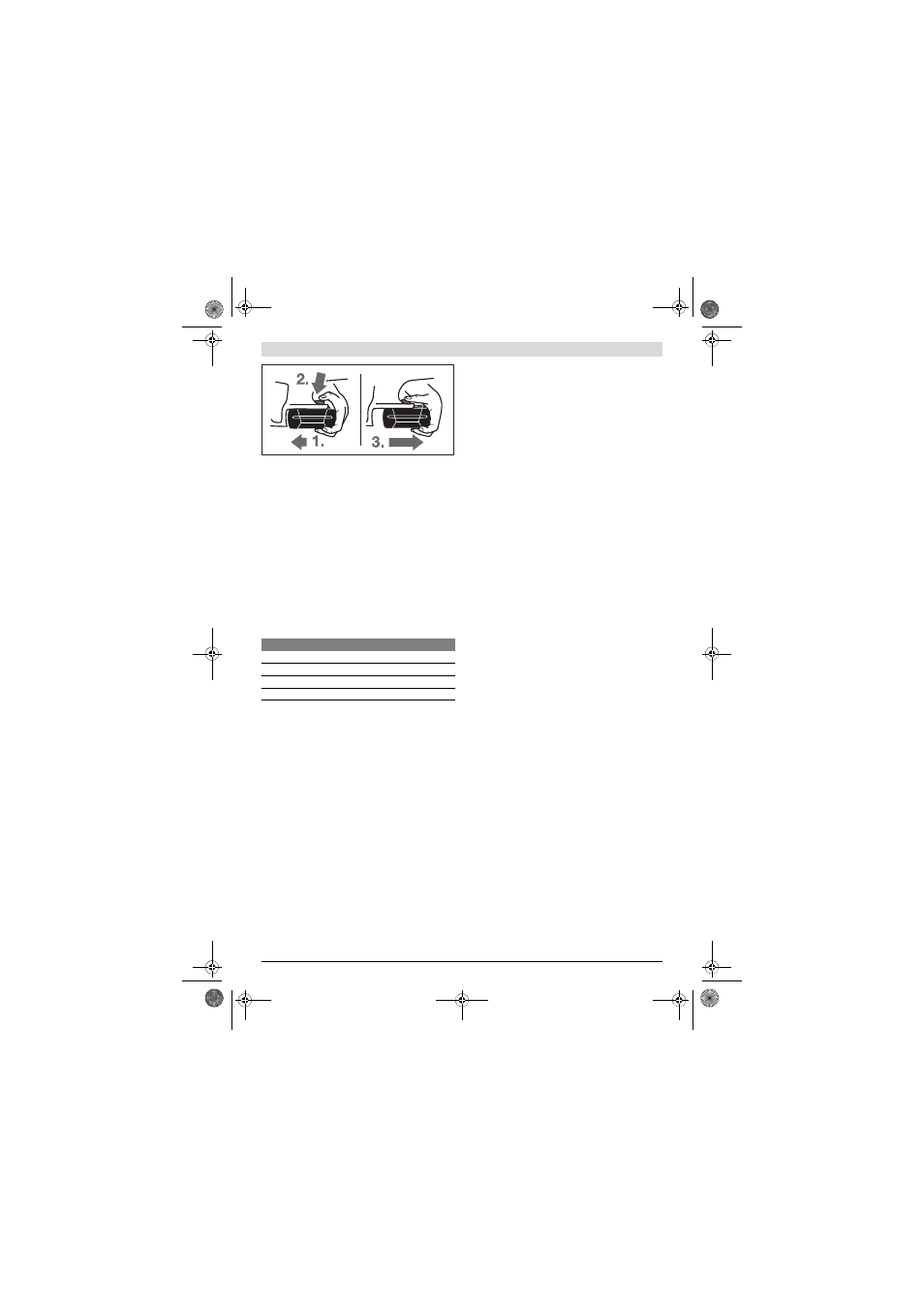

Pentru extragerea acumulatorului 17:
– Împingeţi acumulatorul spre talpa sculei electrice (1.) şi a-
păsaţi simultan tasta de deblocare 12 (2.).
– Trageţi acumulatorul afară din scula electrică, până când
devine vizibilă o dungă roşie (3.).
– Apăsaţi încă o dată tasta de deblocare 12 şi extrageţi com-
plet acumulatorul.
Indicatorul nivelului de încărcare al acumulatorului
Cele trei LED-uri verzi ale indicatorului stării de încărcare a
acumulatorului 15 indică nivelul de încărcare a acumulatoru-
lui 17. Din considerente legate de siguranţă, afişarea stării de
încărcare a acumulatorului poate fi activată numai atunci când
scula electrică este oprită.
– Apăsaţi tasta 16, pentru afişarea stării de încărcare (acest
lucru este posibil şi cu acumulatorul extras). După aproxi-
mativ 5 secunde indicatorul stării de încărcare se stinge
automat.
Dacă, după apăsarea tastei 16 nu se aprinde niciun LED, în-
seamnă că acumulatorul este defect şi trebuie schimbat.
În timpul procesului de încărcare cele trei LED-uri verzi se
aprind unul după celălalt şi se sting pentru scurt timp. Acumu-
latorul este complet încărcat, atunci când cele trei LED-uri
verzi luminează continuu. Aproximativ 5 minute după ce acu-
mulatorul s-a încărcat complet, cele trei LED-uri verzi se sting
din nou.
Acumulatorul este prevăzut cu sistem NTC de supraveghere a
temperaturii care permite încărcarea în domeniul de tempe-
raturi cuprinse între 0 °C şi 45 °C. Astfel se obţine o durată de
viaţă mai îndelungată a acumulatorilor.
Mâner suplimentar
Folosiţi scula electrică numai împreună cu mânerul su-
plimentar 19.
Rotirea mânerului suplimentar (vezi figura A)
Puteţi întoarce mânerul suplimentar 19 cum vreţi, pentru a
ajunge într-o poziţie de lucru sigură şi comodă.
– Învârtiţi partea inferioară a mânerului suplimentar 19 în
sens contrar mişcării acelor de ceasornic şi întoarceţi mâ-
nerul suplimentar 19 aducându-l în poziţia dorită. Apoi
strângeţi la loc partea inferioară a mânerului suplimentar
19 învârtind-o în sensul mişcării acelor de ceasornic.
Aveţi grijă ca banda de strângere a mânerului suplimentar să
fie prinsă în canelura prevăzută în acest scop pe carcasă.
Reglarea adâncimii de găurire (vezi figura B)
Cu limitatorul de adâncime 18 poate fi reglată adâncimea de
găurire X dorită.
– Apăsaţi tasta de reglare a adâncimii de găurire 13 şi intro-
duceţi limitatorul de adâncime în mânerul suplimentar 19.
Porţiunea striată de pe limitatorul de reglare a adâncimii
18 trebuie să fie îndreptată în jos.
– Împingeţi accesoriul SDS-plus până la punctul de oprire în
sistemul de prindere SDS-plus 3. Altfel, mobilitatea acce-
soriului SDS-plus ar putea duce la un reglaj greşit al adân-
cimii de găurire.
– Trageţi afară limitatorul de adâncime într-atât încât distan-
ţa dintre vârful burghiului şi vârful limitatorului de adânci-
me să fie egală cu adâncimea de găurire X dorită.
Alegerea mandrinei şi a accesoriilor
Pentru găurirea cu percuţie aveţi nevoie de accesorii SDS-
plus care să poată fi introduse în mandrina SDS-plus.
Pentru găurirea fără percuţie în lemn, metal, ceramică sau
material plastic cât şi pentru înşurubare se folosesc accesorii
fără sistem de prindere SDS-plus (de exemplu burghie cu tijă
cilindrică). Pentru aceste accesorii aveţi nevoie de o mandri-
nă rapidă respectiv de o mandrină cu coroană dinţată.
GBH 36 VF-LI: Mandrina interschimbabilă cu sistem SDS-plus
2 poate fi schimbată uşor cu mandrina rapidă interschimbabi-
lă 1 din setul de livrare.
Schimbarea mandrinei cu coroană dinţată
(GBH 36 V-LI)
Pentru a putea lucra cu accesorii fără sistem de prindere SDS-
plus (de exemplu burghie cu tijă cilindrică), trebuie să montaţi
o mandrină corespunzătoare (mandrină cu coroană dinţată
sau mandrină rapidă, accesorii).
Montarea mandrinei cu coroană dinţată (vezi figura C)
– Înşurubaţi tija de prindere SDS-plus 22 într-o mandrină cu
coroană dinţată 21. Asiguraţi mandrina cu coroană dinţată
21 cu un şurub de siguranţă 20. Aveţi în vedere faptul că
şurubul de siguranţă are filet spre stânga.
Introducerea mandrinei cu coroană dinţată (vezi figura D)
– Curăţaţi capătul de introducere al tijei de prindere şi gre-
saţi-l uşor.
– Introduceţi mandrina cu coroană dinţată prin rotirea tijei în
sistemul de prindere până când se blochează automat.
– Verificaţi blocajul trăgând de mandrina cu coroană dinţată.
Extragerea mandrinei cu coroană dinţată
– Împingeţi spre spate manşonul de blocare 5 şi demontaţi
mandrina cu coroană dinţată 21.
Extragerea/introducerea mandrinei interschim-
babile (GBH 36 VF-LI)
Extragerea mandrinei interschimbabile (vezi figura E)
– Trageţi spre spate inelul de blocare al mandrinei inter-
schimbabile 6, fixaţi-l în această poziţie şi demontaţi tră-
LED
Capacitate
Lumină continuă 3 x verde
≥2/3
Lumină continuă 2 x verde
≥1/3
Lumină continuă 1 x verde
<1/3
Lumină intermitentă 1 x verde
rezervă
