Magyar | 95

Bosch Power Tools

1 619 929 L96 | (29.11.12)

– Forgassa el a mérőműszert 180°-kal, anélkül, hogy meg-

változtatná a magasságát. Irányítsa úgy az „A” falra, hogy a
függőleges lézervonal keresztülmenjen a már feljelölt

ponton. Várja meg, amíg a mérőműszer végrehajtja az
automatikus szintezést és jelölje meg az „A” falon a lézervo-
nalak kereszteződési pontját (

III pont).

– A falon bejelölt két pont (

I és III) közötti d különbség meg-

adja a mérőműszernek a keresztirányú tengely menténi
magassági eltérését.

Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
10 m x ±0,2 mm/m = ±2 mm.
A d különbségnek így az

I és III pont között legfeljebb a 2 mm

értéket szabad elérnie.

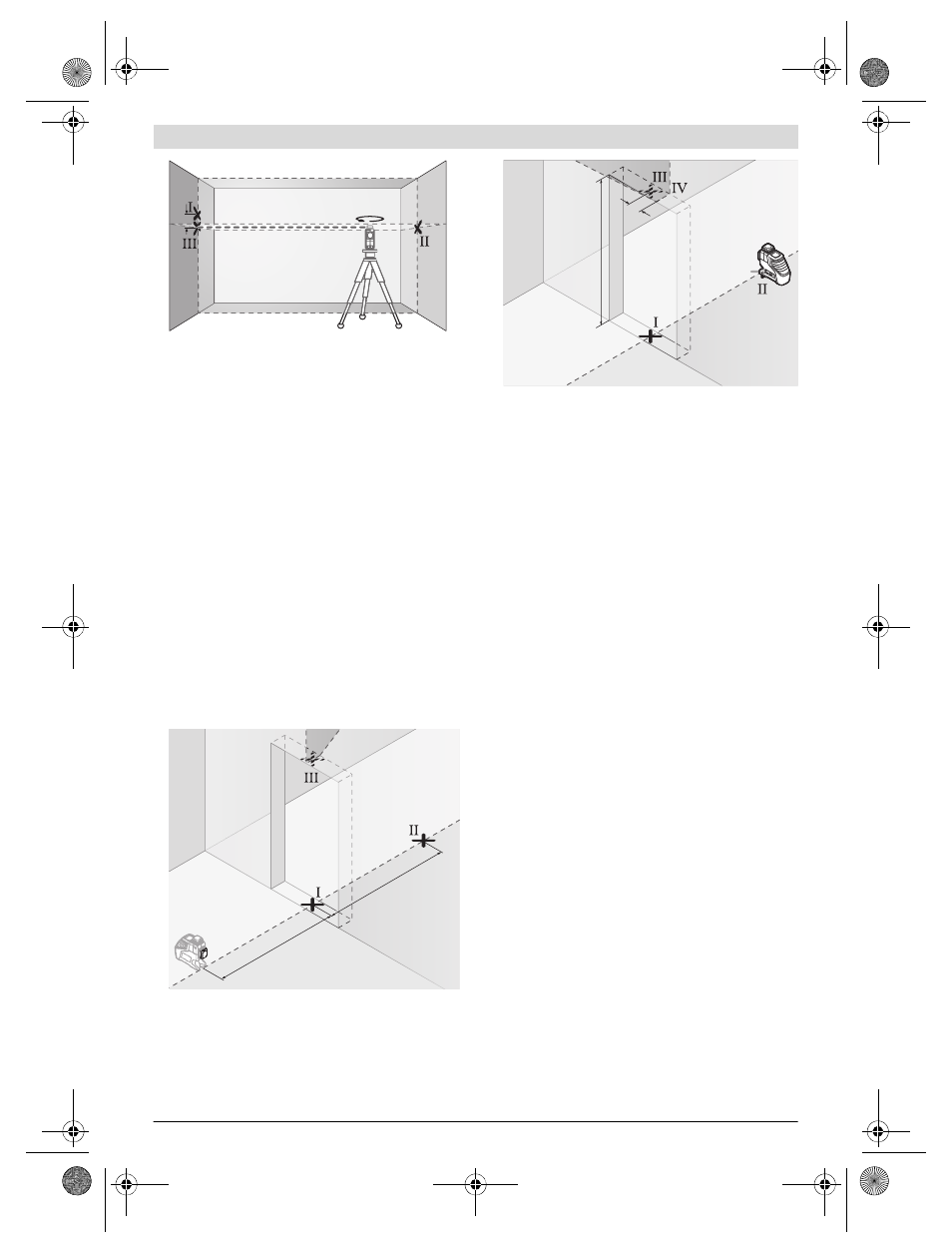

A függőleges vonal szintezési pontosságának ellenőrzése
Az ellenőrzéshez egy ajtónyílásra van szükség, amelynél az aj-
tó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely
áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolság-

ban egy szilárs, sík alapra (ne egy háromlábú műszeráll-
ványra). Várja meg, amíg a mérőműszer függőleges üzem-
ben a szintezési automatikával végrehajtja az önszintezést,
majd irányítsa a lézervonalat az ajtónyílásra.

– Jelölje be a függőleges lézervonal közepét az ajtónyílás

alatti padlón (

I pont), 5 m távolságban az ajtónyílás másik

oldalán (

II pont), valamint az ajtónyílás felső szélén

(

III pont).

– Forgassa el a mérőműszert 180°-kal és állítsa fel az ajtónyí-

lás másik oldalán, közvetlenül a

II pont mögött. Várja meg,

amíg a mérőműszer végrehajtja az automatikus szintezést és
állítsa úgy be a függőleges lézervonalat, hogy annak közepe
pontosan keresztülmenjen mind az

I, mind a II ponton.

– Jelölje meg a lézervonal középpontját az ajtónyílás felső

szélén, ez lesz a

IV pont.

– A d a különbség a két megjelölt pont (

III és IV) között meg-

adja a mérőműszer tényleges eltérését a függőlegestől.

– Mérje meg az ajtónyílás magasságát.
A maximális megengedett eltérést a következőképpen lehet
kiszámítani:
az ajtónyílás kétszeres magassága x 0,2 mm/m
Példa: Egy 2 m magas ajtónyílás esetén a maximális eltérés
2 x 2 m x ±0,2 mm/m = ±0,8 mm. A

III és IV pont közötti tá-

volság így legfeljebb 0,8 mm lehet.

Munkavégzési tanácsok

 A jelöléshez mindig csak a lézervonal közepét használ-

ja. A lézervonal szélessége a távolságtól függően változik.

Munkavégzés a lézer-céltábla alkalmazásával
A 15 lézer-céltábla hátrányos feltételek és nagyobb távolsá-
gok esetén megjavítja a lézersugár felismerhetőségét.
A 15 lézer-céltábla fényvisszaverő oldala a lézersugár felis-
merhetőségét megjavítja, az áttetsző oldal révén a lézersugár
a lézer-céltábla hátoldala felől is felismerhető.

Munkavégzés a háromlábú műszerállvánnyal
(külön tartozék)
Egy háromlábú műszerállvány egy szilárd, beállítható magassá-
gú mérési alapot nyújt. Helyezze fel a mérőműszert a 9 1/4"-os
műszerállványcsatlakozóval a 22 háromlábú műszerállvány
vagy egy a kereskedelemben kapható fényképezőállvány me-
netére. Egy a kereskedelemben szokványosan kapható három-
lábú építkezési műszerállványra való felerősítéshez használja a
8 5/8"-os műszerállványcsatlakozót. A háromlábú műszeráll-
vány rögzítőcsavarjával rögzítse a mérőműszert.

Rögzítés az univerzális tartó alkalmazásával
(külön tartozék) (lásd a „D” ábrát)
A 19 univerzális tartó segítségével a mérőműszert például
függőleges felületeken, csöveken, vagy mágnesezhető anya-
gokon is rögzíteni lehet. Az univerzális tartó padlóra helyezhe-
tő állványként is alkalmazható és megkönnyíti a mérőműszer
magassági beállítását.

180°

2,5 m

2 m
