ความแม่นยําการทําระดับ
ผลกระทบต่อความแม่นยํา
อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด โดยเฉพาะ
อย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขึ้นไปที่ระดับ
สูงกว่าสามารถเบี่ยงเบนลําแสงเลเซอร์ได้
เนื่องจากบริเวณใกล้พื้นมีการผันผวนของชั้นอุณหภูมิมากที่สุด
ดังนั้นเมื่อระยะทางวัดไกลกว่า 20 ม. จึงควรประกอบ
เครื่องมือวัดเข้ากับขาตั้งแบบสามขาเสมอ หากเป ็นไปได้ให้ตั้ง
เครื่องมือวัดไว้กลางพื้นที่ทํางานด้วย
นอกจากผลกระทบจากภายนอกแล้ว ผลกระทบโดยเฉพาะต่อ
ตัวเครื่อง (เช่น ถูกกระแทกอย่างแรงหรือตกพื้น) สามารถ
ทําให้เกิดความเบี่ยงเบนได้ ดังนั้นต้องตรวจสอบความแม่นยํา
ของเครื่องมือวัดทุกครั้งก่อนเริ่มทํางาน
ในขั้นแรก ให้ตรวจสอบความแม่นยําการทําระดับของเส้น
เลเซอร์แนวนอน จากนั้นจึงตรวจสอบความแม่นยําการทํา
ระดับของเส้นเลเซอร์แนวตั้ง
หากเครื่องมือวัดมีความเบี่ยงเบนมากกว่าความเบี่ยงเบนสูงสุด
ในขณะทําการทดสอบครั้งใดครั้งหนึ่ง กรุณาส่งเคร ื่องให้
ศูนย์บริการหลังการขาย บ๊อช ซ่อมแซม

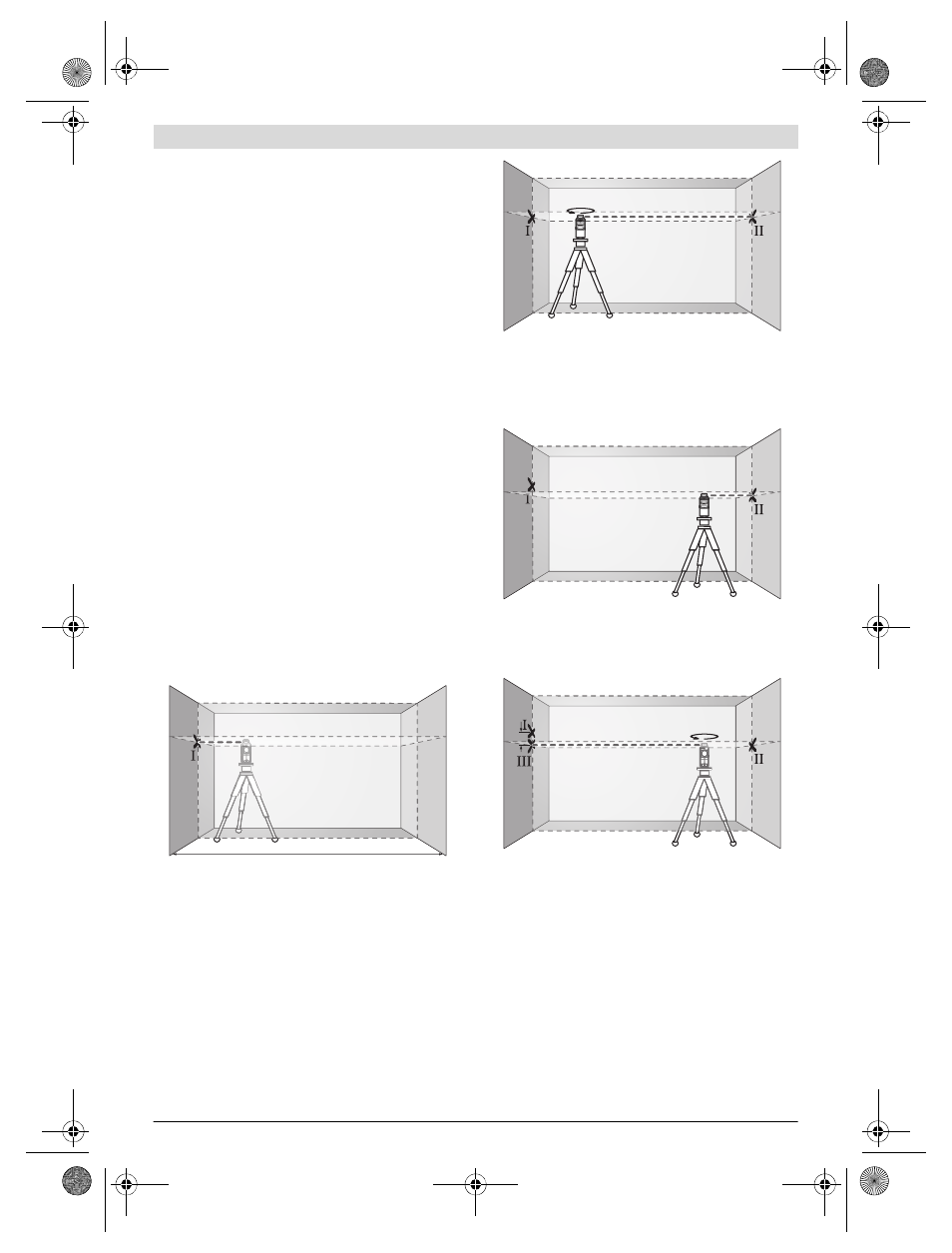

การตรวจสอบความแม่นยําการทําระดับแนวนอนสําหรับ
แกนขวาง
สําหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่ายาว 5 ม.
บนพื้นผิวที่มั่นคงระหว่างผนัง A และ B
– ประกอบเครื่องมือวัดเข้าบนขาตั้งแบบสามขา หรือวาง
เครื่องบนพื้นผิวที่มั่นคงและราบเสมอกันใกล้ก ับผนัง A
เปิดสวิทช์เครื่องมือวัด เลือกการทํางานแบบกากบาท
พร้อมกับการทําระดับอัตโนมัติ
– ชี้เลเซอร์ไปยังผนังฝั่งใกล้ A และปล่อยให้เครื่องมือวัด
ทําระดับ ทําเครื่องหมายตรงกลางจุดตรงที่เส้นเลเซอร์
ไขว้กันบนผนัง (จุด I)
– หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัดทําระดับ
และทําเครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนังฝั่งตรง
ข้าม B (จุด II)
– วางเครื่องมือวัดใกล้ผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช์
เครื่องมือวัดและปล่อยให้ทําระดับ
– วางแนวความสูงของเครื่องมือวัด (โดยปรับที่ขาต ั้งแบบ
สามขาหรือใช้สิ่งของรองข้างใต้ หากจําเป็น) ในลักษณะ
ให้จุดไขว้ของเส้นเลเซอร์ตกลงบนจุดเครื่องหมาย
อันก่อน II บนผนัง B อย่างพอดิบพอดี
– หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูง ชี้เลเซอร์
ไปยังผนัง A ในลักษณะให้เส้นเลเซอร์แนวตั้งวิ่งผ่านจุดที่ทํา
เครื่องหมายไว้แล้ว I ปล่อยให้เครื่องมือวัดทําระดับ และทํา
เครื่องหมายที่จุดไขว้ของเส้นเลเซอร์บนผนัง A (จุด III)
– ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A
แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดตามทาง
แกนขวางในขณะนั้น
บนระยะทางราบของ 2 x 5 ม. = 10 ม. ความเบี่ยงเบน
สูงสุดที่อนุญาตคือ:
10
ม. x ±0.2 มม./ม. = ±2 มม.
ดังนั้น ความต่าง d ระหว่างจุด I และ III ต้องไม่มากกว่า
2
มม. (สุงสุด)
A B
5 m
A B
180°
A B
A B
d d
180°
