Eesti | 137

Bosch Power Tools

1 619 929 L96 | (29.11.12)

– Pöörake seadet 180°, muutmata seadme kõrgust. Rihtige

seade seina A suhtes välja nii, et vertikaalne laserjoon lä-
biks eelnevalt märgitud punkti

I. Laske seadmel nivellee-

ruda ja märkige laserjoonte ristumispunkt seinale A
(punkt

III).

– Vahe d kahe seinale A märgitud punkti

I ja III vahel annab

mõõteseadme tegeliku kõrvalekalde vertikaalist rõhttel-
jel.

2 x 5 m = 10 m kaugusel on lubatud maksimaalne kõrvalekalle:
10 m x ±0,2 mm/m = ±2 mm.
Vahe d punktide

I ja III vahel tohib järelikult olla maksimaal-

selt 2 mm.

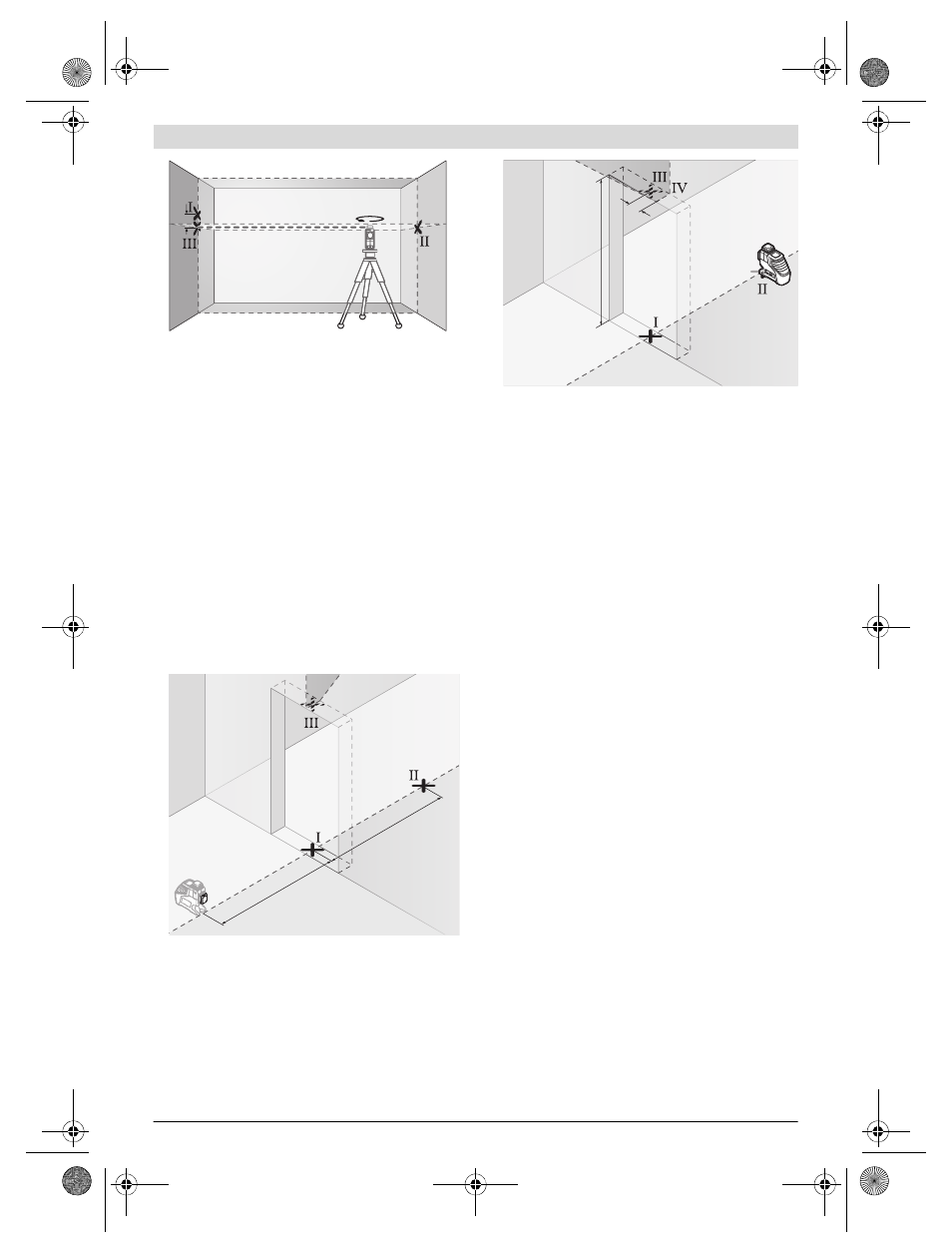

Vertikaaljoone loodimistäpsuse kontroll
Kontrollimiseks läheb vaja ukseava, mille mõlemal pool on
vähemalt 2,5 m vaba (stabiilset) pinda.

– Asetage seade ukseavast 2,5 m kaugusele stabiilsele ühe-

tasasele pinnale (mitte statiivile). Laske mõõteseadmel
vertikaalrežiimis automaatselt nivelleeruda ja suunake
laserkiir ukseavale.

– Märkige vertikaalse laserkiire keskpunkt ukseava põranda-

le (punkt

I), 5 m kaugusele ukseavast (punkt II) ning ukse-

ava ülemisele servale (punkt

III).

– Keerake mõõteseadet 180° ja asetage see teisele poole

ukseava vahetult punkti

II taha. Laske mõõteseadmel ni-

velleeruda ja suunake vertikaalne laserkiir nii, et selle kesk-
punkt läbiks täpselt punkte

I ja II.

– Märkige laserkiire keskpunkt ukseava ülemisse serva

punktina

IV.

– Vahe d kahe märgitud punkti

III ja IV vahel annab mõõte-

seadme tegeliku kõrvalekalde vertikaalist.

– Mõõtke ära ukseava kõrgus.

Maksimaalse lubatud kõrvalekalde arvutate järgmiselt:
ukseava kahekordne kõrgus x 0,2 mm/m
Näide: Kui ukseava kõrgus on 2 m, tohib maksimaalne kõrva-
lekalle olla
2 x 2 m x ±0,2 mm/m = ±0,8 mm. Punktide

III ja IV vaheline

erinevus tohib järelikult olla maksimaalselt 0,8 mm.

Tööjuhised

 Märgistamiseks kasutage alati ainult laserjoone kesk-

punkti. Laserjoone laius muutub kauguse muutudes.

Töö laserkiire sihttahvliga
Laserkiire sihttahvel 15 parandab laserkiire nähtavust eba-
soodsates oludes ja suurte vahekauguste korral.

Laserkiire sihttahvli 15 peegeldav pool parandab laserkiire
nähtavust, läbi läbipaistva poole on laserkiir nähtav ka laser-
kiire sihttahvli tagant.

Töö statiiviga (lisatarvik)
Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade 1/4"-keermega avaga 9 statiivi 22 või tavalise fo-
toaparaadi statiivi keermele. Tavalisele ehitusstatiivile
kinnitamiseks kasutage 5/8"-keermega ava 8. Kinnitage mõõ-
teseade lukustuskruviga statiivi külge.

Kinnitamine universaalse kanduriga (lisatarvik)
(vt joonist D)
Universaalse kanduri 19 abil saate kinnitada mõõteseadet nt
vertikaalsete pindade, torude või magnetiseeritavate mater-
jalide külge. Universaalne kandur sobib kasutamiseks ka põ-
randastatiivina ja kergendab mõõteseadme kõrguse väljare-
guleerimist.

180°

2,5 m

2 m
