94
ASRock B75M-DGS Motherboard
Ру
сский

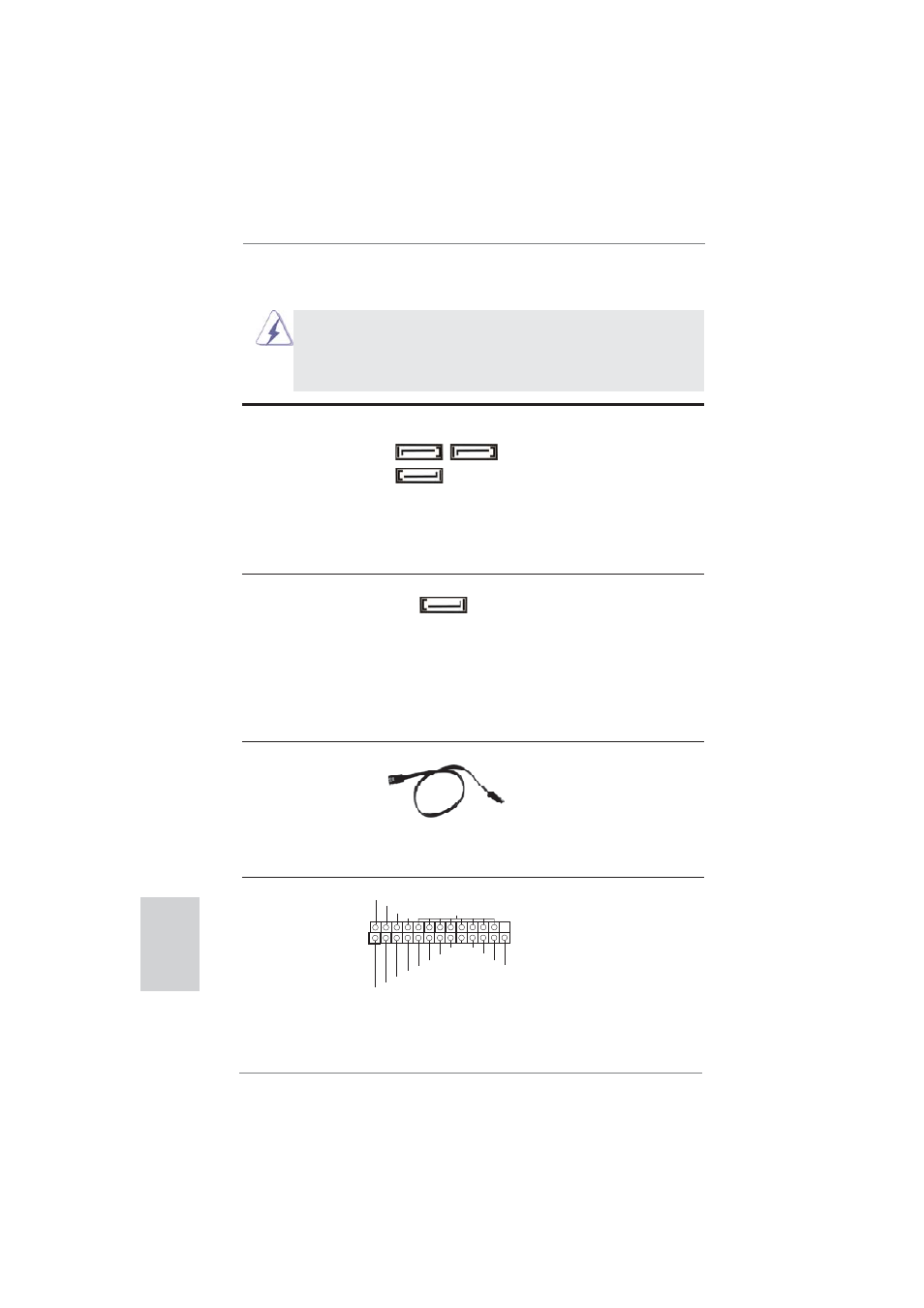

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 три соединителя Serial ATA2
(SATA2_1, см. стр. 2, п. 11) предназначаются для
(SATA2_2, см. стр. 2, п. 13) подключения внутренних
(SATA2_3, см. стр. 2, п. 14) устройств хранения с
использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 один соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 12) предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
SATA2_3 SATA2_1
SATA2_2
SATA3_0
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Разъем порта печати Это интерфейс кабеля порта
(25-выводов LPT1) печати, обеспечивающий удобное
(см. cтр. 2, п.20) подключение принтеров.
