ASRock B75M-DGS - Manual (Page 66)

66
ASRock B75M-DGS Motherboard
Italiano

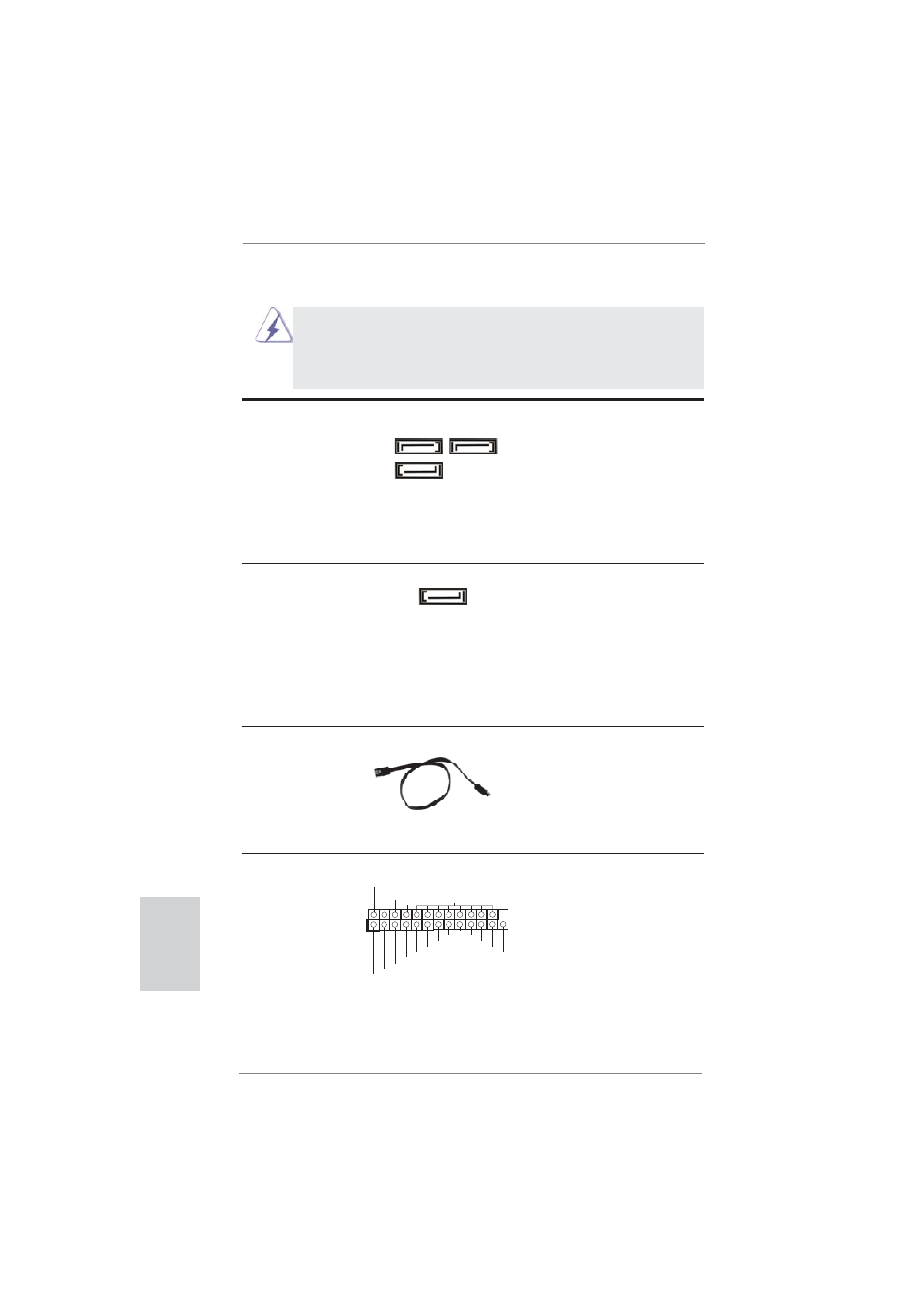

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi tre connettori Serial
(SATA2_1: vedi p.2 Nr. 11) ATA2 (SATA2) supportano cavi
(SATA2_2: vedi p.2 Nr. 13) dati SATA per dispositivi di
(SATA2_3: vedi p.2 Nr. 14) immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
trasferimento dati fi no a 3.0
Gb/s.
Connettori Serial ATA3 Questo connettore Serial
(SATA3_0: vedi p.2 Nr. 12) ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati fi no a 6.0
Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
SATA2_3 SATA2_1
SATA2_2
SATA3_0
1
AFD#
ERROR#
PINIT# GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin) cavo porta stampante che
(vedi p.2 No. 20) consente di collegare, con
comodità, dispositivi di stampa.
