125
ASRock B75M-DGS Motherboard
Türkçe

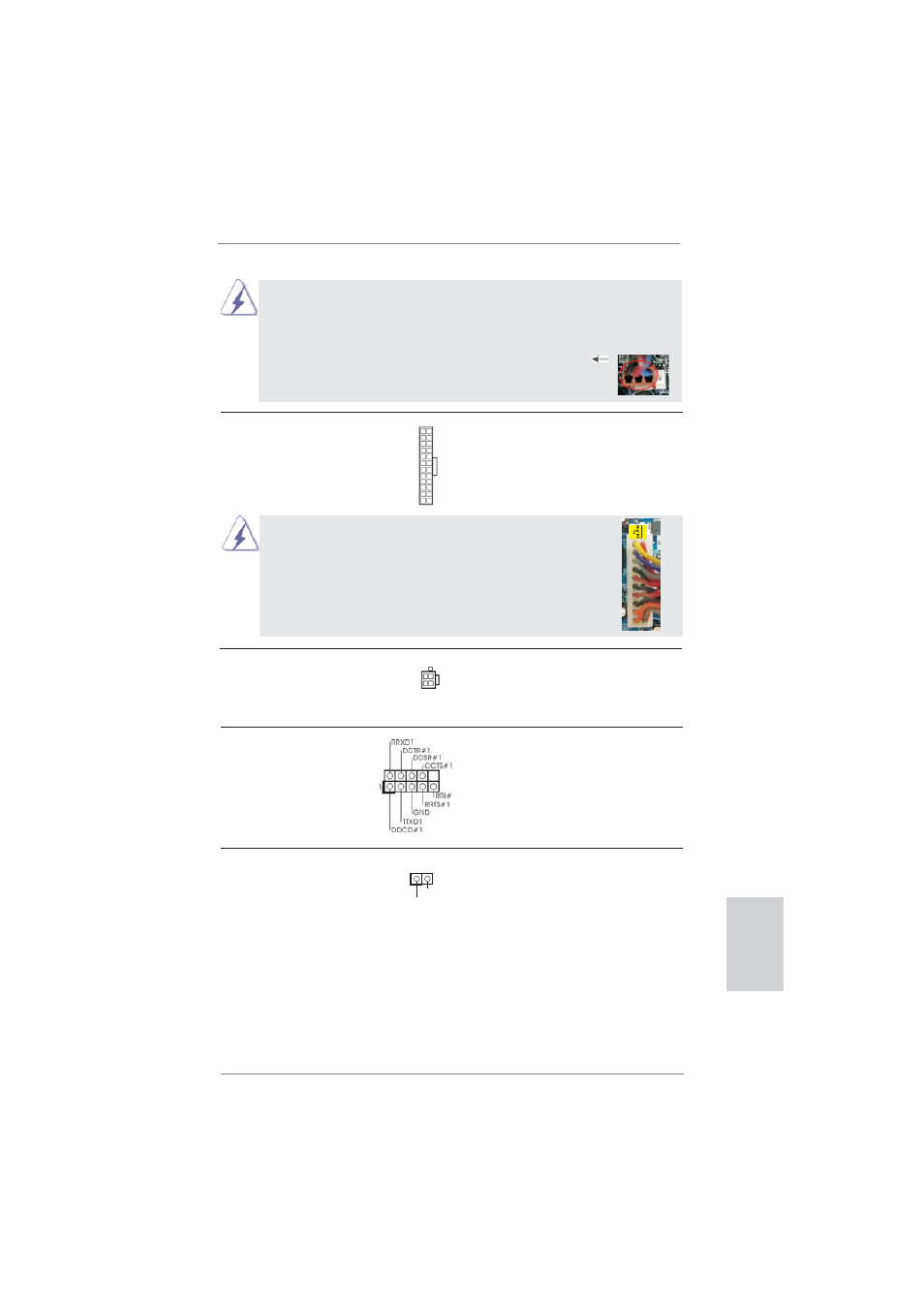

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(4-pinli ATX12V1) kaynağını bu konektöre
(bkz. s.2 No. 1) bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 5)
12
1
24
13
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen
güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
Seri port Fişi Bu COM1 fi şi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 19)
Kasaya Yetkisiz Erişim Fişi Bu anakart, kasa kapağının
(2-pinli CI1) çıkarılıp çıkarılmadığını
(bkz. s.2 No. 24) algılayan KASA AÇIK algılama
özelliğini destekler. Bu özellik,
kasaya yetkisiz erişim
tasarımına sahip bir kasa
gerektirir.
1
Signal
GND
