ASRock H67M-ITX/HT / H67M-ITX Motherboard
繁體中文

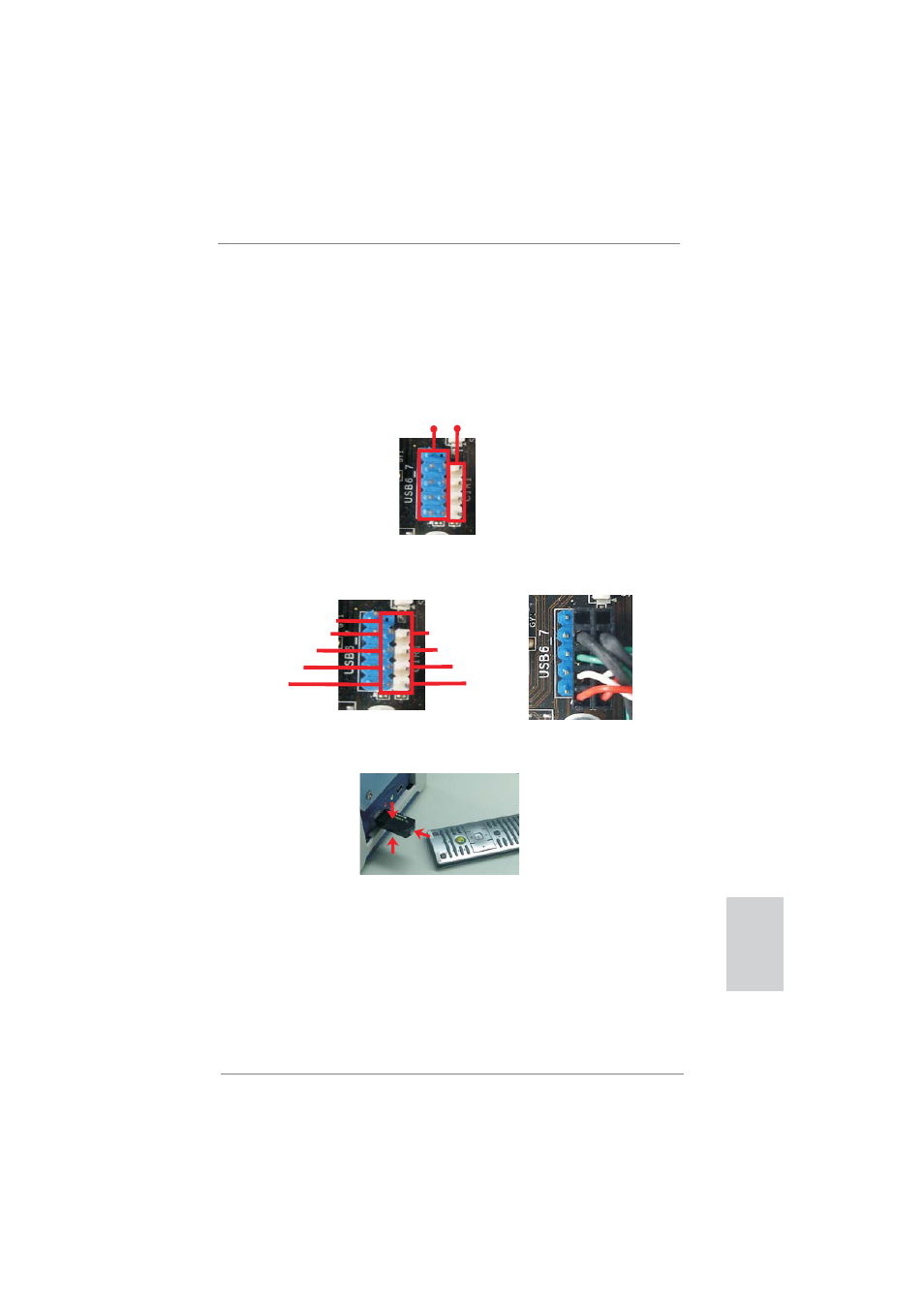

2.5 遠端接收器安裝指南
此主機板配備 4-pin 紅外線接頭 （CIR1，請參閱第 2/3 頁項目 9） ，可用來連接遠端
接收器。安裝遠端接收器時，請遵循下列步驟。
1. 請在主機板上找出位於 USB 2.0 接頭旁的紅外線接頭 （USB8_9，請參閱第 2/3 頁項
目 8） 。
2. 將前 USB 纜線連接至 USB 2.0 接頭（如下圖所示，pin 1 至 5）以及紅外線接頭。
請務必讓線路配置與 pin 配置完全吻合。
3. 將遠端接收器安裝至前 USB 連接埠。若遠端接收器無法成功接收遠端控制器發射的
紅外線訊號，請將接收器安裝至另一個前 USB 連接埠。
* 僅能有一個前 USB 連接埠支援紅外線功能。啟用紅外線功能時，其他連接埠僅具 USB 功能。
* 遠端接收器僅供前 USB 使用。請勿使用 USB 後檔板將接收器連接至後方面板上。遠端接收器能
接收從多個方向（上、下、前方）發射的紅外線訊號，適用於市面上絕大多數電腦機殼。
* 遠端接收器不支援熱插拔功能。請於啟動系統前安裝接收器。
USB 2.0 接頭（9-pin，藍色） 紅外線接頭（4-pin，白色）
1
2
4
3
5
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
