ASRock H67M-ITX/HT / H67M-ITX Motherboard
Türkçe
2.5 Uzaktan Kumanda Alıcısı Kurulum Kılavuzu
Bu anakart uzaktan kumanda alıcısına bağlanmak için kullanılan 4 pimli bir CIR
başlığı ile donatılmıştır
(CIR1, sayfa 2/3, No. 9'a bakınız) . Uzaktan Kumanda
Alıcısı'nı kurmak için lütfen aşağıdaki talimatı izleyin.

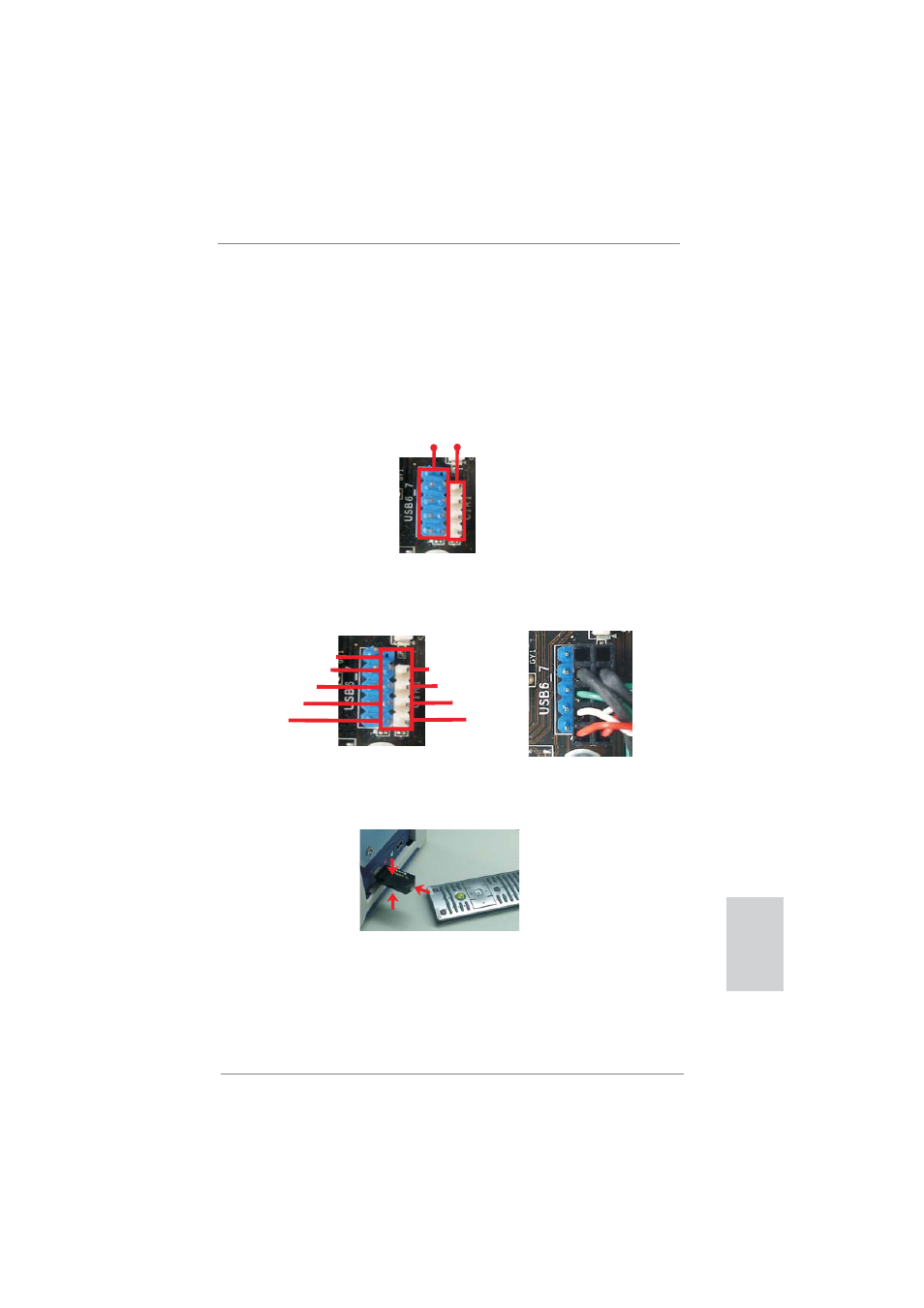

1. Bu anakart üzerindeki USB 2.0 başlığının (USB8_9, sayfa 2/3, No. 8'e bakınız)
yanındaki CIR başlığının yerini bulunuz.
2. Ön USB kablosunu USB 2.0 başlığına (aşağıdaki gibi, pim 1-5) ve CIR
başlığına bağlayın. Lütfen kablo atamalarının ve pim atamalarının doğru şekilde
eşleştirildiğinde emin olun.
3. Uzaktan Kumanda Alıcısı'nı ön USB bağlantı noktasına yerleştirin. Uzaktan
Kumanda Alıcısı, Uzaktan Kumandada gelen kızılötesi sinyalleri başarılı şekilde
alamıyorsa, lütfen diğer ön USB bağlantı noktasına takmayı deneyin.
* Ön USB bağlantı noktalarından sadece biri CIR işlevini destekleyebilir. CIR işlevi etkinken,
diğer bağlantı noktası USB işlevinde kalacaktır.
* Uzaktan Kumanda Alıcısı sadece ön USB için kullanılır. Lütfen arka panele bağlamak için arka
USB desteğini kullanmayın. Piyasadaki birçok kasa ile uyumlu olan Uzaktan Kumanda Alıcısı
çok yönlü kızılötesi sinyalleri (üst, alt ve ön) alabilir.
* Uzaktan Kumanda Alıcısı Kolay Takılır Aygıt işlevini desteklememektedir. Lütfen sisteminizi
başlatmadan önce onu kurun.
USB 2.0 başlığı (9 pimli, mavi) CIR başlığı (4 pimli, beyaz)
1
2
4
3
5
USB_PWR
P-
P+
GND
ATX+5VSB
IRRX
IRTX
GND
DUMMY
