155
ASRock H67M-ITX/HT / H67M-ITX Motherboard
Türkçe

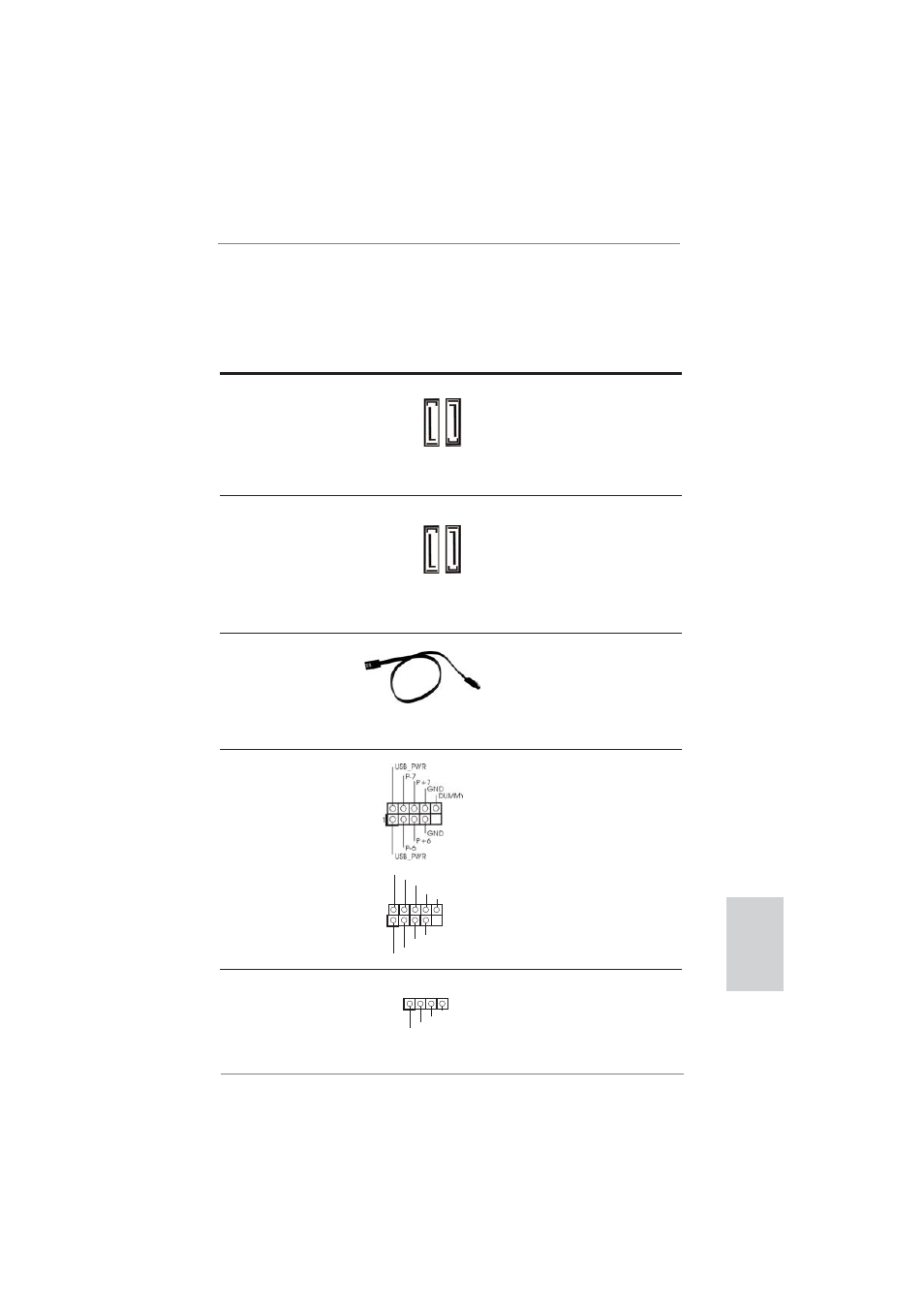

2.7 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATAII Konektörler Bu iki Seri ATAII (SATAII)
(SATA_2 (port 4): bkz. s.2/3, No. 5) konektör, dahili depolama
(SATA_3 (port 5): bkz. s.2/3, No. 6) cihazları için SATA veri
kablolarını destekler. Geçerli
SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)
(SATA_0 (port 0): bkz. s.2/3, No. 3) konektör, dahili depolama
(SATA_1 (port 1): bkz. s.2/3, No. 4) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB6_7) dört USB 2.0 portundan başka,
(bkz. s.2/3 No. 7) bu anakartta iki USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2/3 No. 8)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
ATX+5VSB
IRTX
GND
IRRX
Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri
(4-pinli CIR1) gibi isteğe bağlı kullanıcı
(bkz. s.2/3 No. 9) kızılötesi cihazlarını bağlamak
için kullanılabilir.
SA
TA_1 (port 1)
SA
TA_0 (port 0)
SA
TA_3 (port 5)
SA
TA_2 (port 4)
