前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。

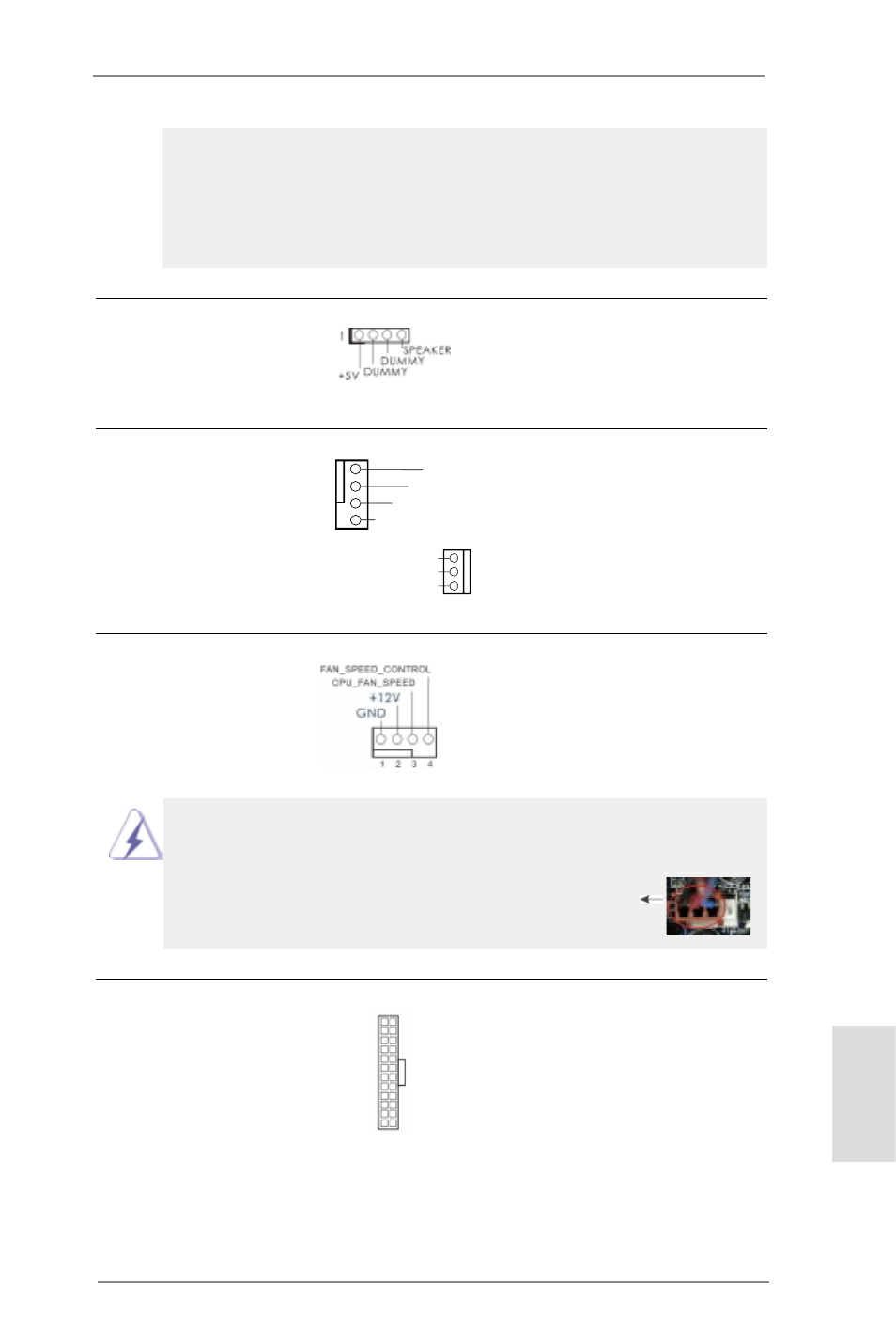

シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッダを接
(4 ピン SPEAKER1) 続してください。
ページ２, アイテム 14 を参照
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ２, アイテム 8 を参照 ください。CHA_FAN1 は、ファンコントロー
ルをサポートします。
(3 ピン PWR_FAN1)
ページ２, アイテム 1 を参照
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ２, アイテム 4 を参照 接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ２, アイテム 6 を参照
12
1
24
13
GND
+12V
PWR_FAN_SPEED
CHA_FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
