ASRock B75M-GL Motherboard

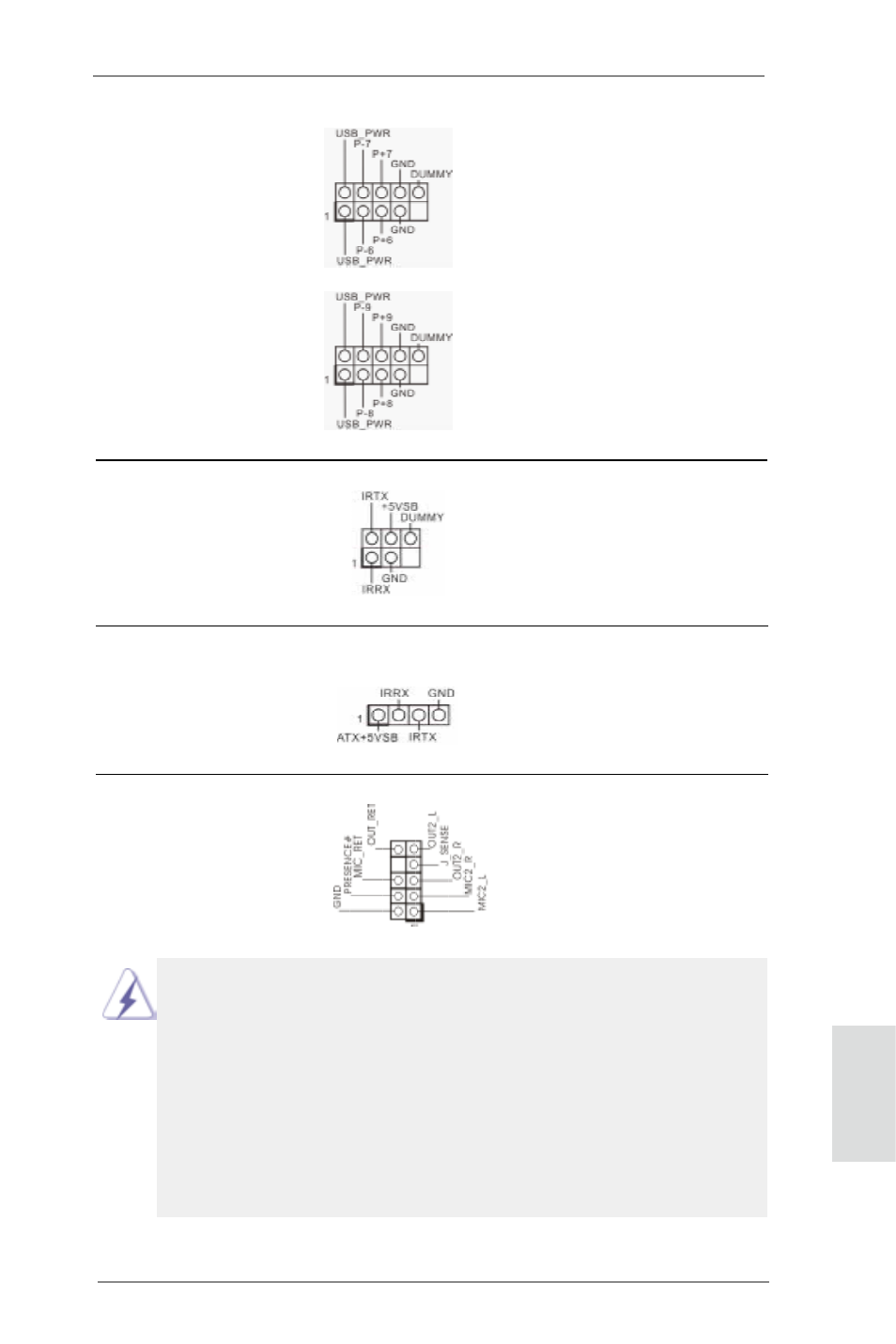

コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続
(4 ピン CIR1) に使用することができます。
ページ２, アイテム 20 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ２, アイテム 21 を参照
USB 2.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(9 ピン USB_6_7) USB 2.0 ポート以外に、このマザーボ
ページ２, アイテム 18 を参照 ードに 2 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
(9 ピン USB_8_9)
ページ２, アイテム 19 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ２, アイテム 28 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、
正しく機能するためにシャーシのパネルワイヤが HDA をサポートする必
要があります。このマニュアルとシャーシのマニュアルの指示に従って、シ
ステムを取り付けてください。
2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオー
ディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。
C. Ground (GND) を Ground (GND) に接続します。
