166
ASRock B75M-GL Motherboard

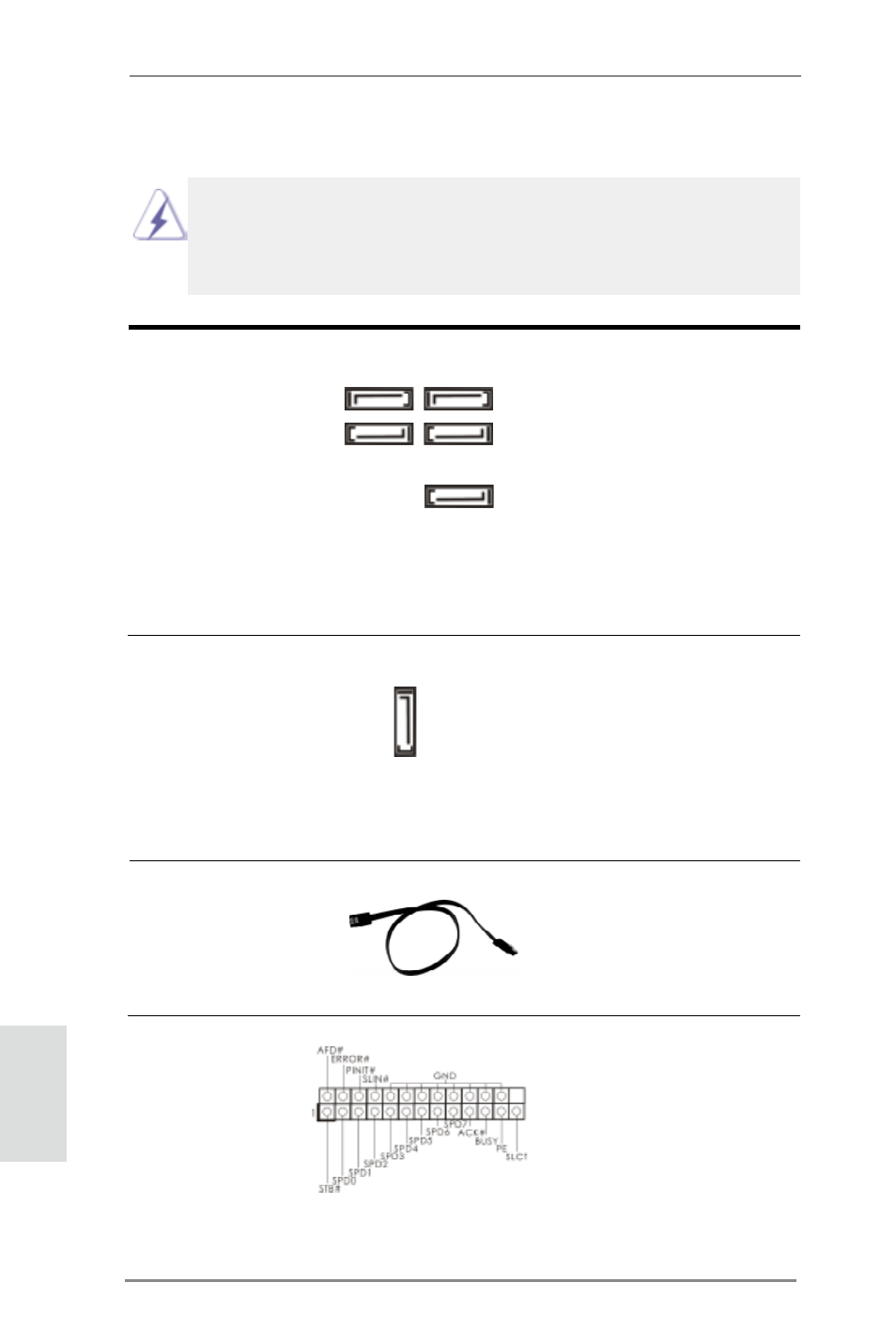

プリントポートヘッダ これはプリントポートケーブル用のイン
(25 ピン LPT1) ターフェイスで、プリンタデバイスの接
ページ２, アイテム 23 を参照 続を可能にします。
1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ これら 5 本のシリアル ATA2 (SATA2）
SATA2_1: ページ 2, コネクタは内蔵ストレーデバイスに使用
アイテム 11 を参照 する SATA データケーブルに対応して
SATA2_2: ページ 2, います。現在の SATA2 インタフェース
アイテム 16 を参照 の最大データ転送速度は 3.0Gb/s で
SATA2_3: ページ 2, す。
アイテム 12 を参照
SATA2_4: ページ 2,
アイテム 13 を参照
SATA2_5: ページ 2,
アイテム 15 を参照
シリアル ATA3 コネクタ これら 1 本のシリアル ATA3 (SATA3）
SATA3_0: ページ 2, コネクタは内蔵ストレーデバイスに使用
アイテム 7 を参照 する SATA データケーブルに対応して
います。現在の SATA3 インタフェース
の最大データ転送速度は 6.0Gb/s で
す。
シリアル ATA（SATA） SATA データケーブルのどちらかの端
データケーブル（オプション） をマザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2
/ SATA3 コネクタに接続できます。
SATA2_1 SATA2_3
SATA2_2 SATA2_4
SATA2_5
日本語
SA
TA3_0
