97
ASRock A75 Pro4-M Motherboard
Connettori Serial ATA3 Questi cinque connettori Serial
(SATA3_1: vedi p.2 Nr. 15) ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 16) dati SATA per dispositivi di
(SATA3_3: vedi p.2 Nr. 14) immagazzinamento interni.
(SATA3_4: vedi p.2 Nr. 13)
ATA3 (SATA3) supportano cavi
(SATA3_5: vedi p.2 Nr. 12) SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fino a
6.0 Gb/s.
Collettore USB 2.0 Oltre alle due porte USB 2.0
(9-pin USB6_7) predefinite nel pannello I/O, la
(vedi p.2 Nr. 21) scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 24)
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
Italiano

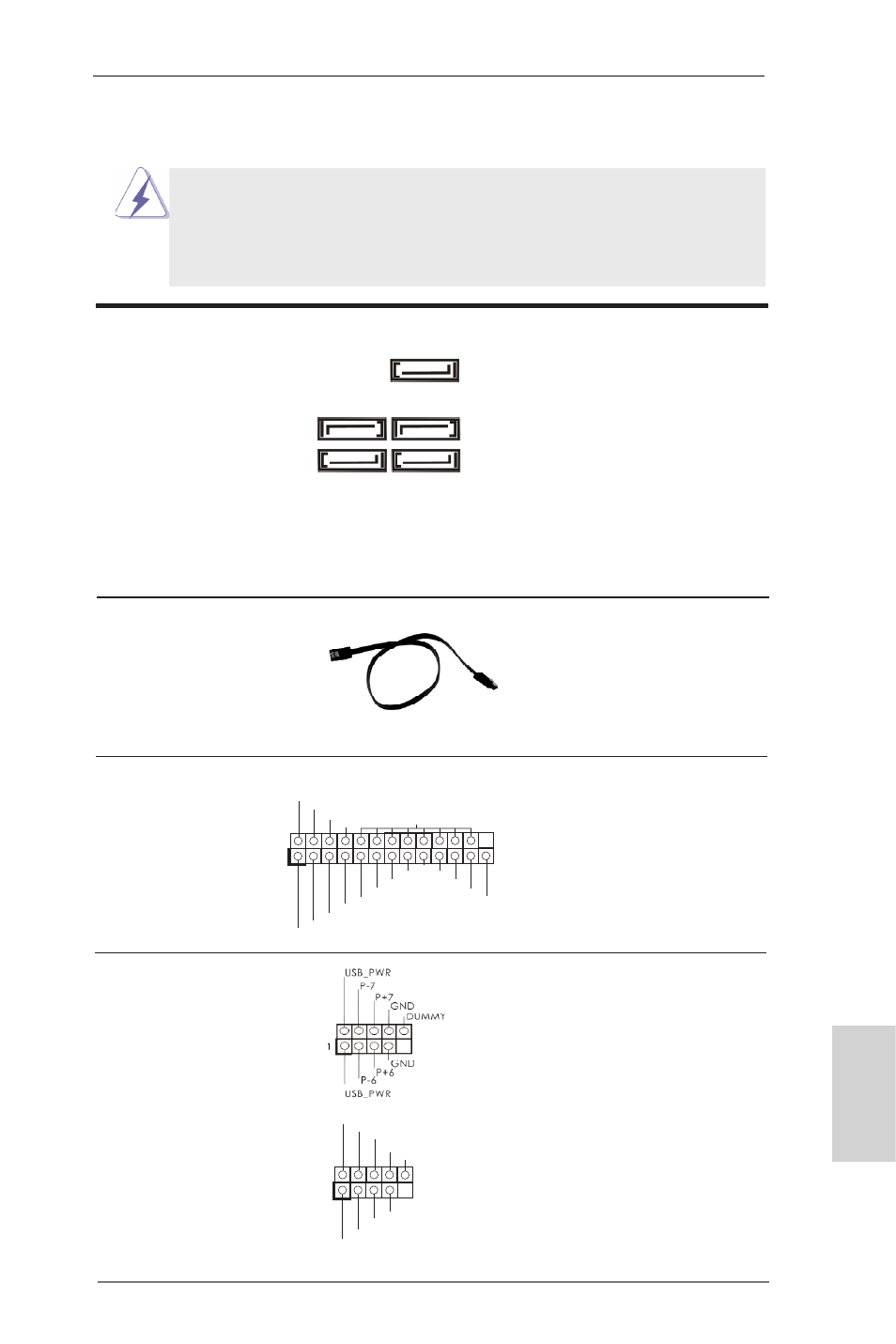

2.9 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin) cavo porta stampante che
(vedi p.2 No. 27) consente di collegare, con
comodità, dispositivi di stampa.
SATA3_1 SATA3_3
SATA3_2 SATA3_4
SATA3_5
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
