74
ASRock A75 Pro4-M Motherboard
Français
En-tête USB 2.0 A côté des deux ports USB
(USB6_7 br.9) 2.0 par défaut sur le panneau
(voir p.2 No. 21)
E/S, il y a trois embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
(USB8_9 br.9) 2.0.
(voir p.2 No. 24)
Connecteurs Série ATA3 Ces cinq connecteurs Série
(SATA3_1: voir p.2 No. 15) ATA3 (SATA3) prennent en
(SATA3_2: voir p.2 No. 16) charge les câbles SATA pour
(SATA3_3 voir p.2 No. 14) les périphériques de stockage
(SATA3_4 voir p.2 No. 13) internes. L’interface SATA3
(SATA3_5 voir p.2 No. 12) actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9

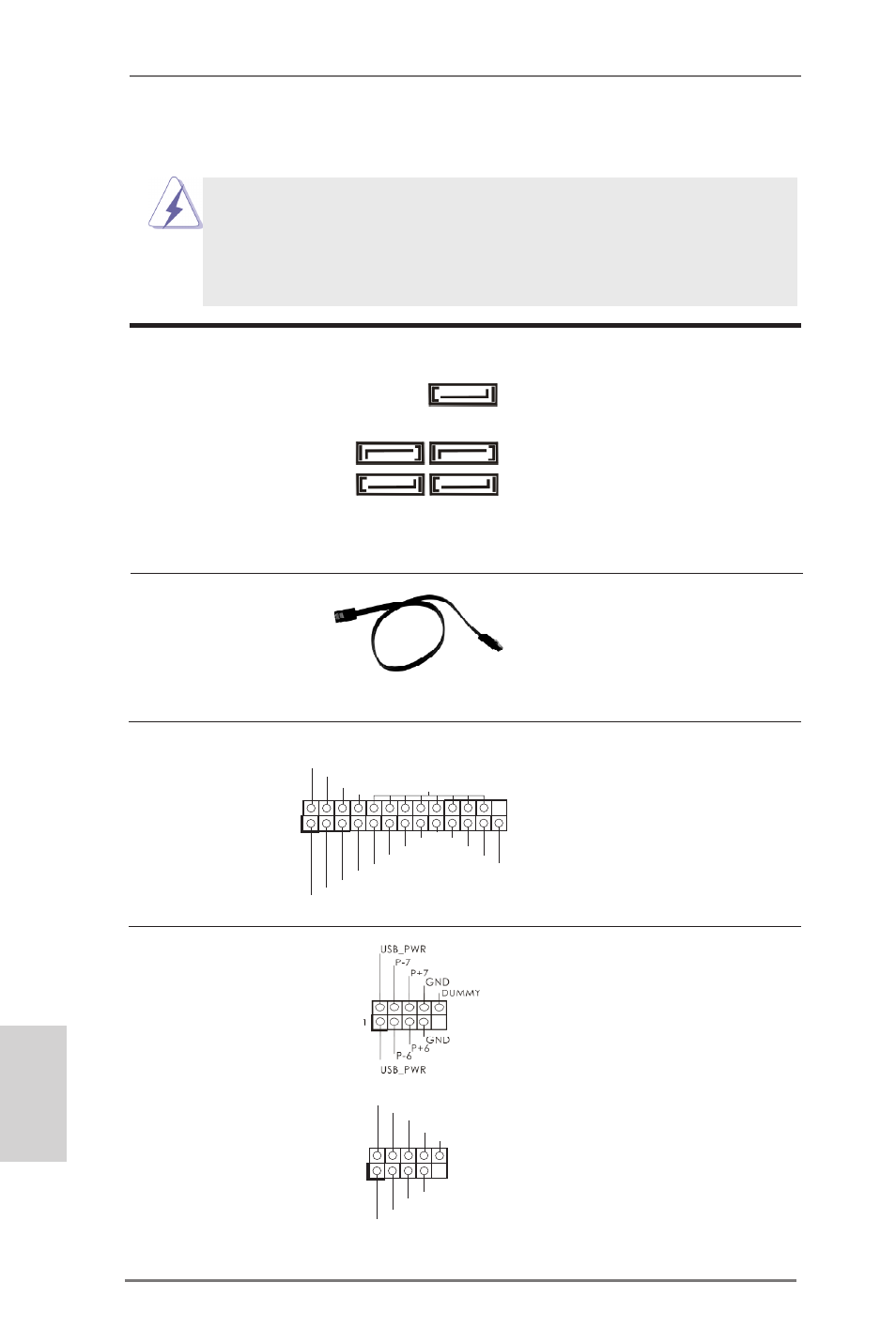

2.9 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Embase de port d’impression AIl s’agit d’une interface pour le
(LPT1 25 broches) câble du port d’impression, qui
(voir p.2 No. 27) permet le raccordement
pratique de périphériques
d’impression.
SATA3_1 SATA3_3
SATA3_2 SATA3_4
SATA3_5
