186
ASRock A75 Pro4-M Motherboard
USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB6_7) 는 2 개의 기본 USB 2.0 포트
(2 페이지 , 21 번 항목 참조 ) 외에도 USB 2.0 헤더가 3 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .
(9 핀 USB8_9)
(2 페이지 , 24 번 항목 참조 )
(9 핀 USB10_11)
(2 페이지 , 25 번 항목 참조 )

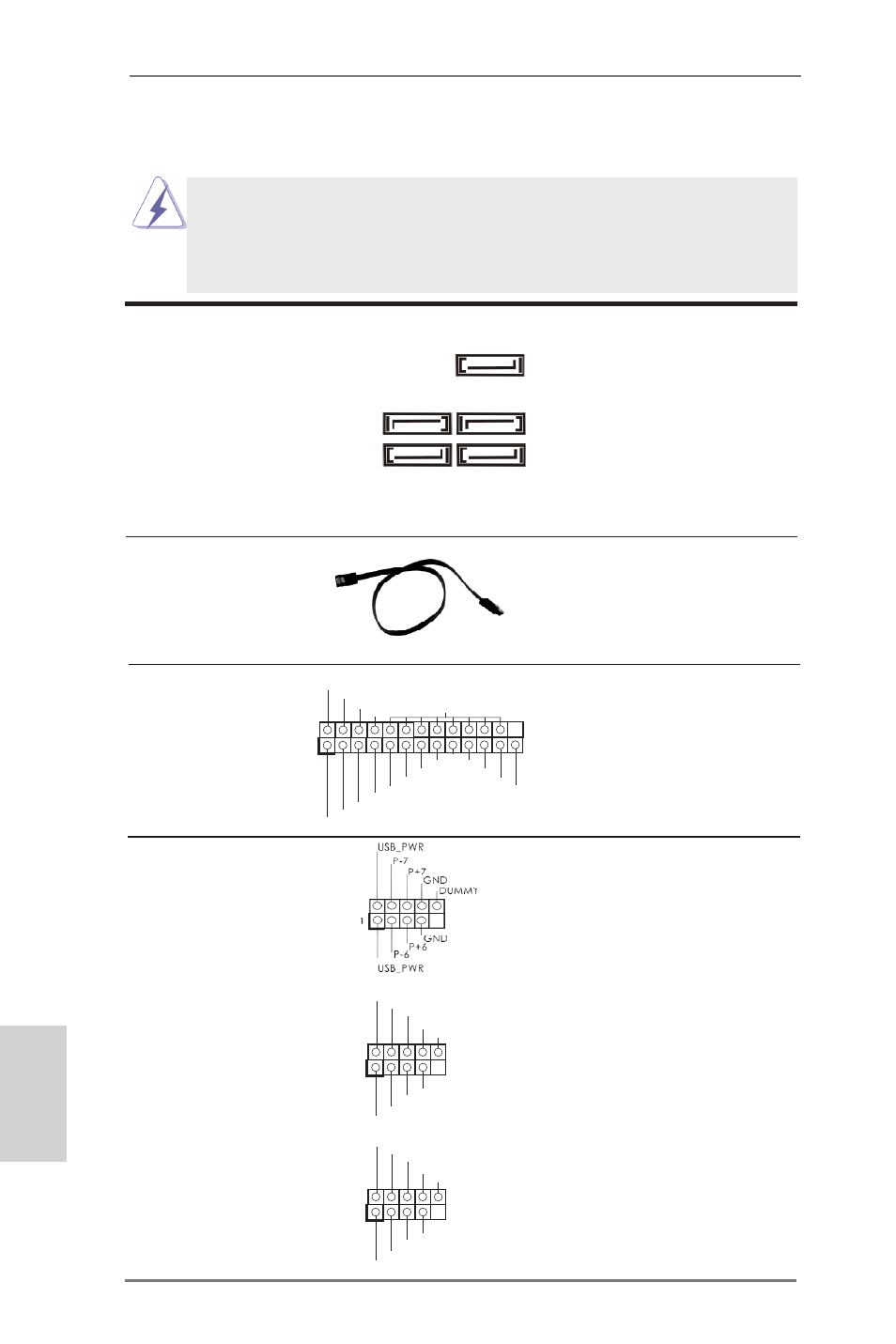

2.9 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
시리얼 ATA3 커넥터 5 개의 시리얼 ATA3
(SATA3_1: 2 페이지 , 15 번 항목 참조 ) (SATA3) 커넥터는 내부 저장
(SATA3_2: 2 페이지 , 16 번 항목 참조 ) 장치용 SATA 데이터 케이블
(SATA3_3: 2 페이지 , 14 번 항목 참조 ) 을지원합니다 . 커넥터가 내부
(SATA3_4: 2 페이지 , 13 번 항목 참조 ) 기억 장치용 SATA 케이블을
(SATA3_5: 2 페이지 , 12 번 항목 참조 ) 지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를지원합니다 .
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA3
하드 디스크 혹은 SATA3 커넥
터에 연결합니다 .
한 국 어
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
프린트 포트 헤더 이것은 프린터 장치를 편리하
(25 핀 LPT1) 게 연결할 수 있도록 해주는 프
(2 페이지 , 27 번 항목 참조 ) 린트 포트 케이블용 인터페이
스입니다 .
SATA3_1 SATA3_3
SATA3_2 SATA3_4
SATA3_5
