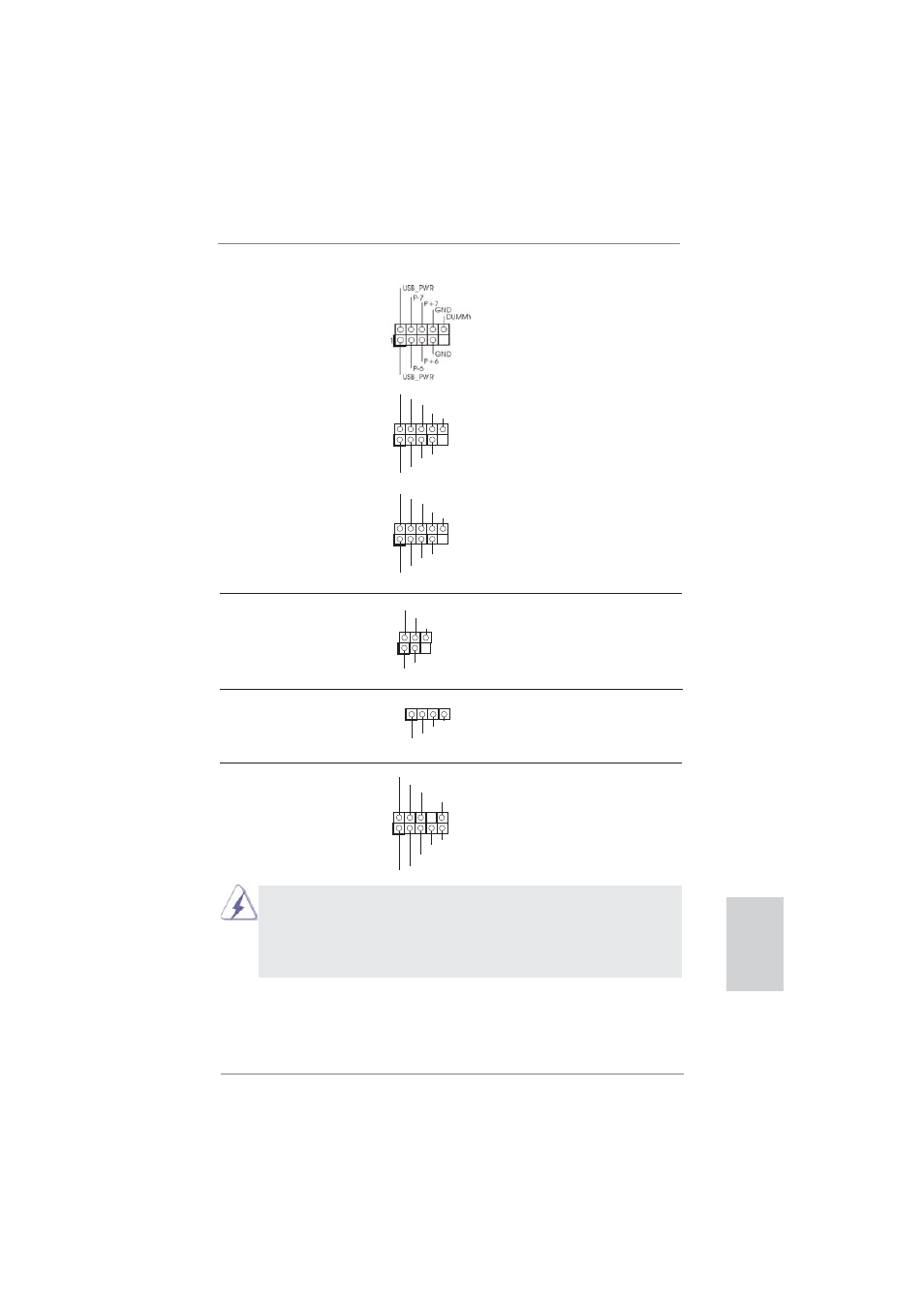

消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 23 項 )
USB 2.0 擴充接頭 除了位於 I/O 面板的三個
(9 針 USB6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 20 項 ) 主機板有四組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 21 項 )
(9 針 USB10_11)
( 見第 2 頁第 22 項 )
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1) 組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 24 項 ) 外線。
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
ATX+5VSB
IRTX
GND
IRRX
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 28 項 )
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
