ASRock Z68 Pro3 Gen3 - Manual (Page 151)

151
ASRock Z68 Pro3 Gen3 Motherboard
日本語
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正
しく対応していることを確認してください。

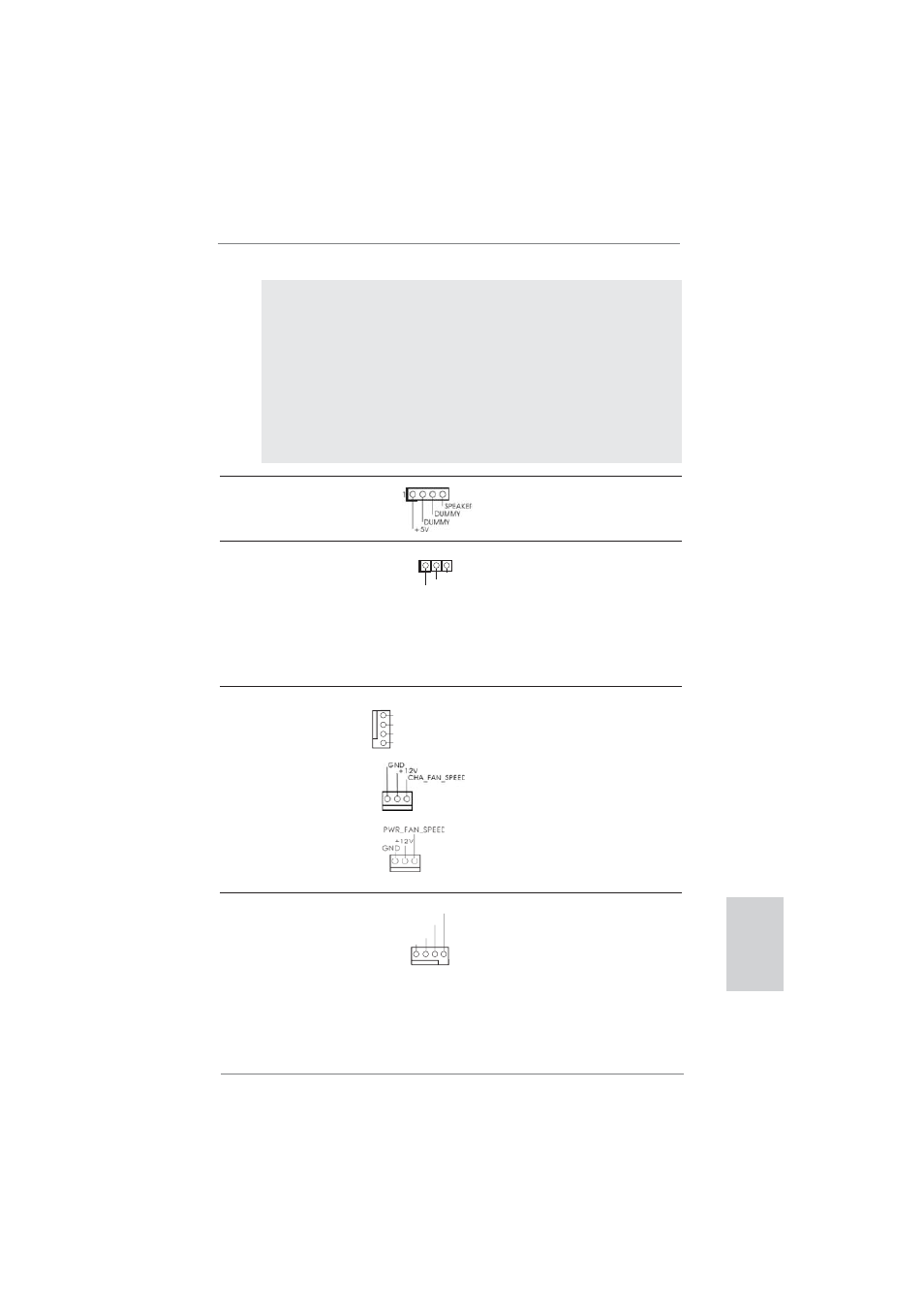

シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ２, アイテム 35 を参照
(3 ピン CHA_FAN2)
ページ２, アイテム 16 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 4 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1) 接続し、システム電源ステータスを
ページ２, アイテム 19 を参照 示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅し
続けます。S3/S4 ステータス、または
S5 ステータス ( 電源オフ ) の場合、
LED は消灯します。
シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ
(4 ピン SPEAKER1) ダを接続してください。
ページ２, アイテム 17 を参照
1
PLED+
PLED+
PLED-
CPU ファンコネクタ このコネクタには CPU ファンケー
(4 ピン CPU_FAN1) ブルを接続します。黒いコードは
ページ２, アイテム 1 を参照 アースピンに接続してください。 GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
