ASRock Z68 Pro3 Gen3 Motherboard
Ру
сский

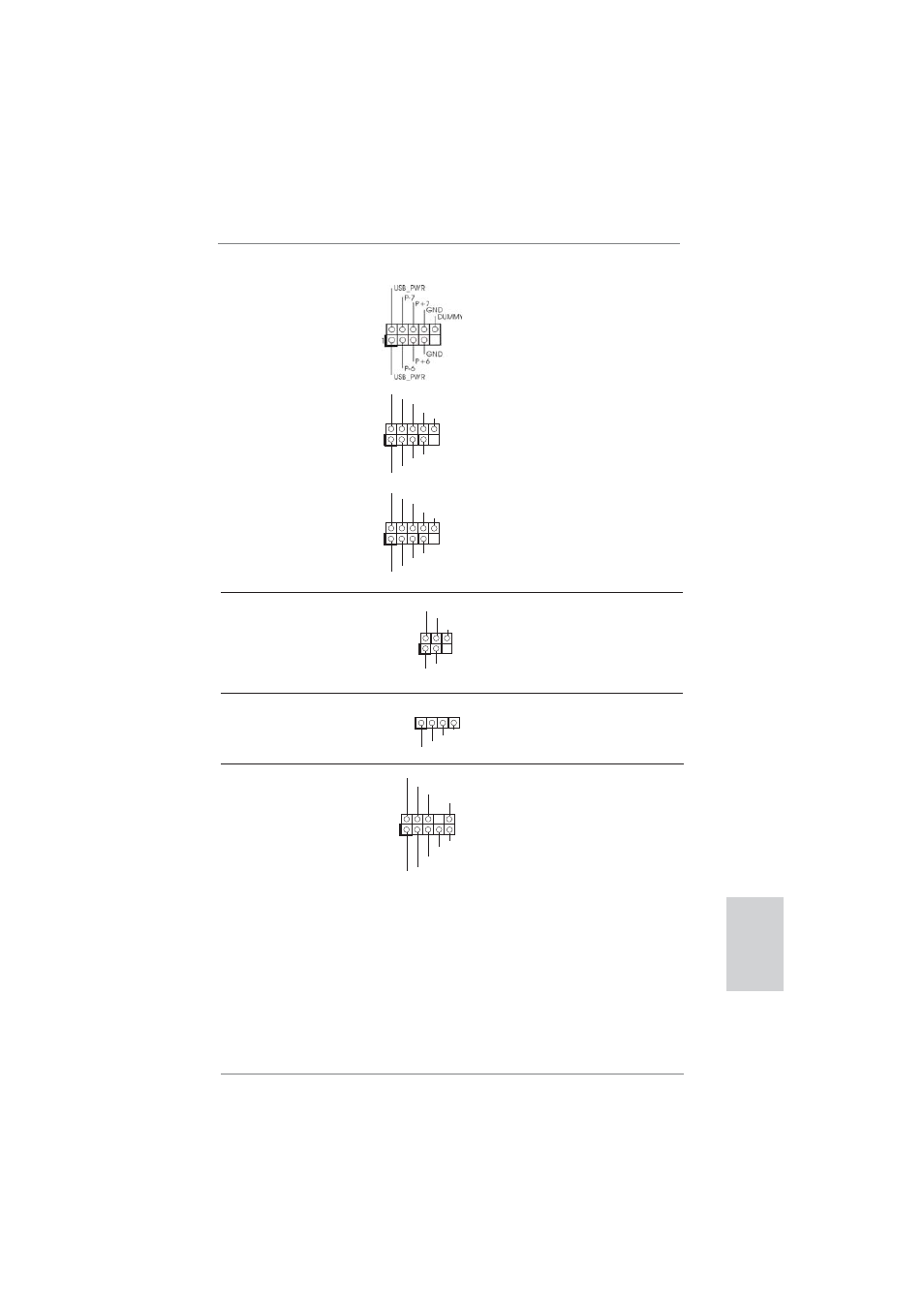

Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 20) вывода, на данной материнской
плате предусмотрено три
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 21)
(9-контактный USB10_11)
(см. стр. 2, п. 22)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1) подключить дополнительный
(см. стр. 2, п. 24) модуль беспроводного
инфракрасного
приемопередатчика.
1
IRTX
+5VSB
DUMMY
IRRX
GND
Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения
(9-контактный HD_AUDIO1) аудиокабеля передней панели,
(см. cтр. 2, п.28) обеспечивающего удобное
подключение аудиоустройств и
управление ими.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1
ATX+5VSB
IRTX
GND
IRRX
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2, п. 23) приемник.
