Italiano

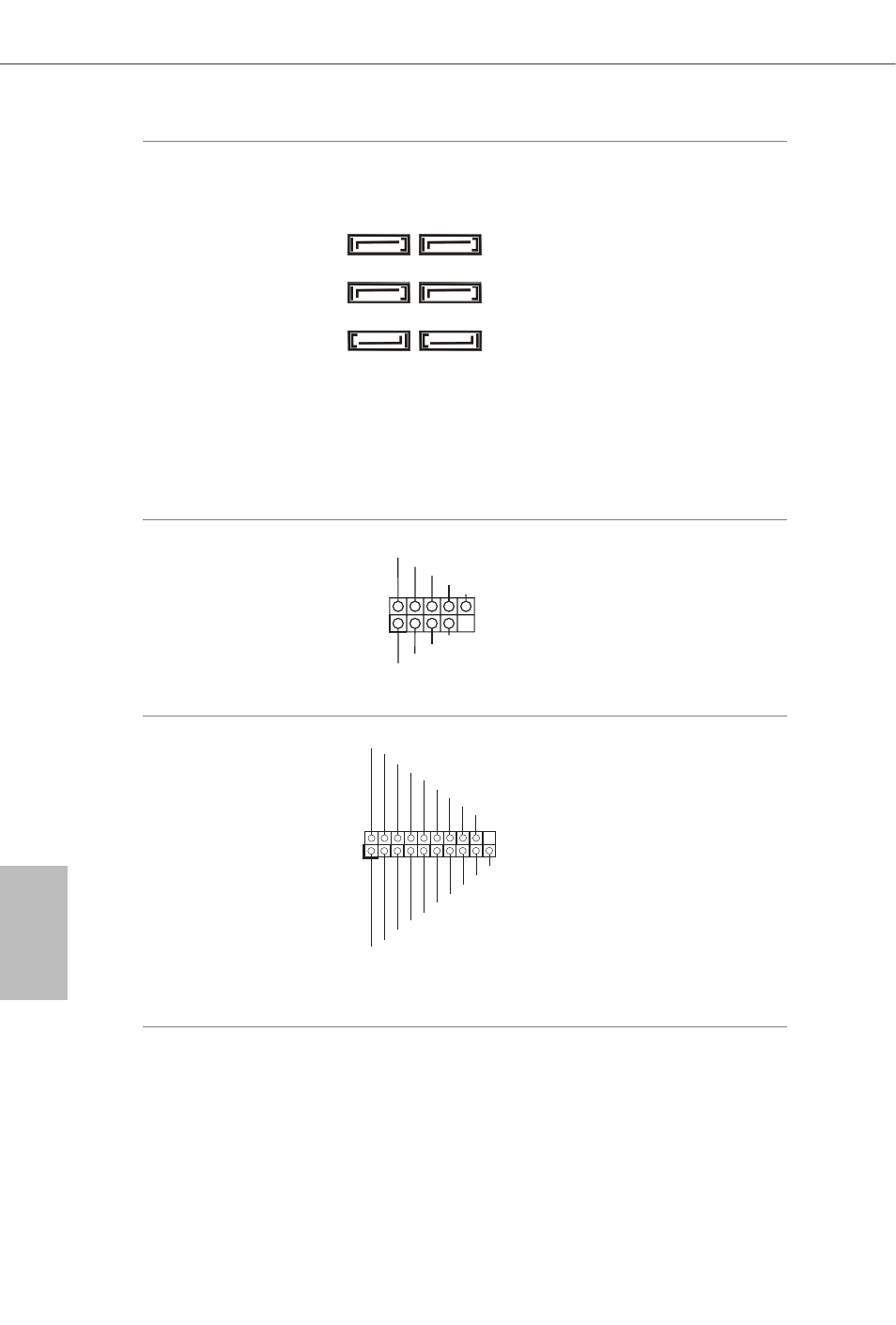

Connettori Serial ATA3
(SATA_0:
vedere pag.1, n. 15)
(SATA_1:
vedere pag.1, n. 18)
(SATA_2:
vedere pag.1, n. 14)
(SATA_3:
vedere pag.1, n. 19)
(SATA_4:
vedere pag.1, n. 11)
(SATA_5:
vedere pag.1, n. 20)

Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a 6,0
Gb/s.

Header USB 2.0
(USB_4_5 a 9 pin)
(vedere pag. 1, n. 23)
(USB_6_7 a 9 pin)
(vedere pag. 1, n. 24)

Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.

Header USB 3.0
(USB3_4_5 a 19 pin)
(vedere pag. 1, n. 21)

Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.

SATA_5

SATA_3

SATA_1

SATA_4

SATA_2

SATA_0

DUMMY

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus
