ASRock Q87M vPro - Manual (Page 148)

146 147
繁體中文
Q87M vPro

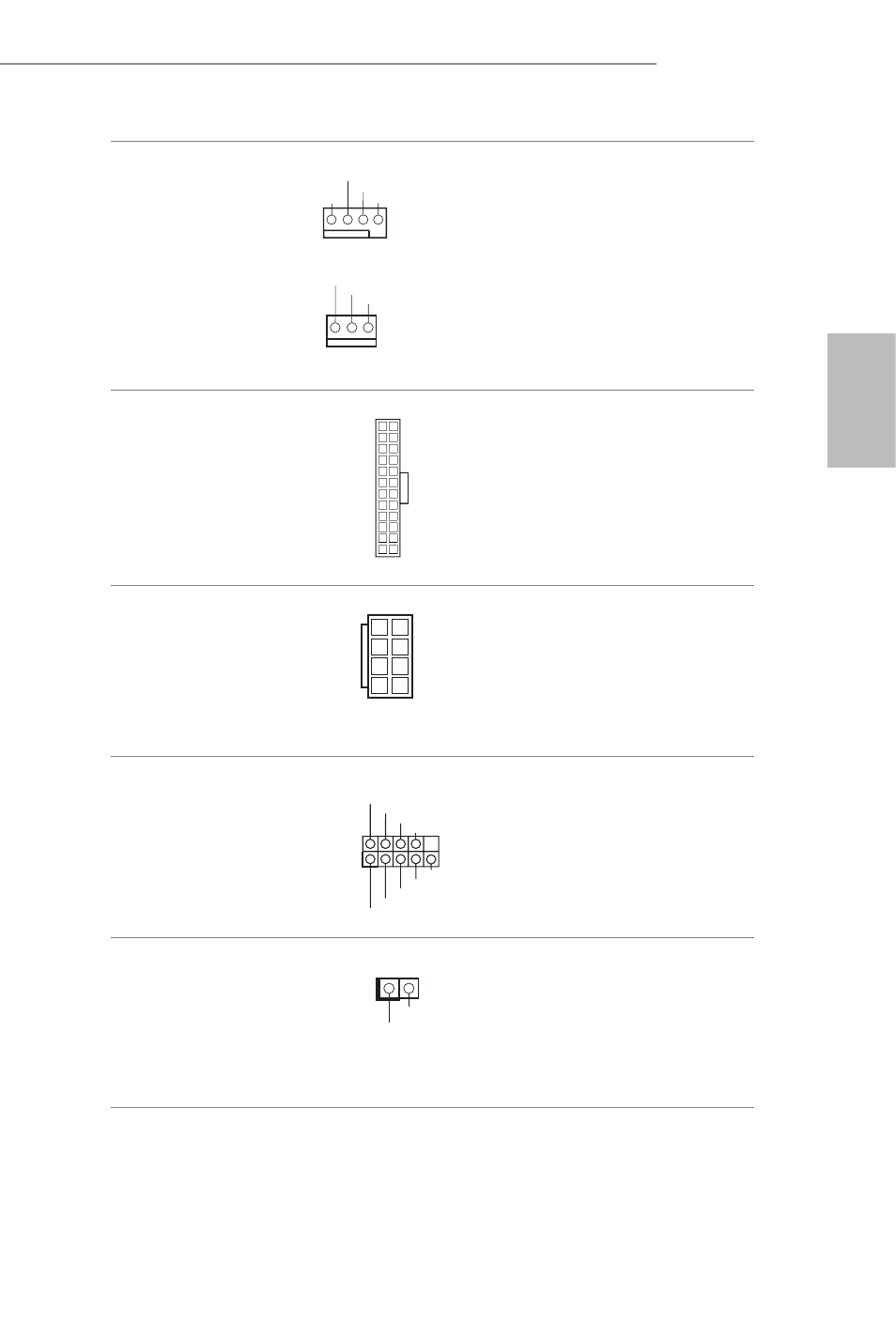

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第
1 頁，
編號 4）
(4-pin CPU_FAN2)
（請參閱第
1 頁，
編號 5）
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第
1 頁，
編號 8）
本主機板配備一組 24-pin
ATX 電源接頭。 若要使
用
20-pin ATX 電源供應
器，請插入 Pin 1 及 Pin
13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第
1 頁，
編號 3）
本主機板配備一組 8-pin
ATX 12V 電源接頭。 若
要使用
4-pin ATX 電源
供應器，請插入 Pin 1 及
Pin 5。
序列連接埠排針
(9-pin COM1)
（請參閱第
1 頁，
編號 26）
此 COM1 排針支援序列
連接埠模組。
機殼防護標頭
(2-pin CI1)
（請參閱第
1 頁，
編號 22）
本主機板支援「機殼開啟」偵
測功能，可偵測機殼外蓋是否
遭移除。
若要使用本功能，
機殼必須採用機殼防護偵測設
計。
5
8
1
4
12
1
24
13
1
Signal
GND
GND
+12V
CPU_FAN_SPEED
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
