82
ASRock AD2550B-ITX Motherboard
Por
tuguês

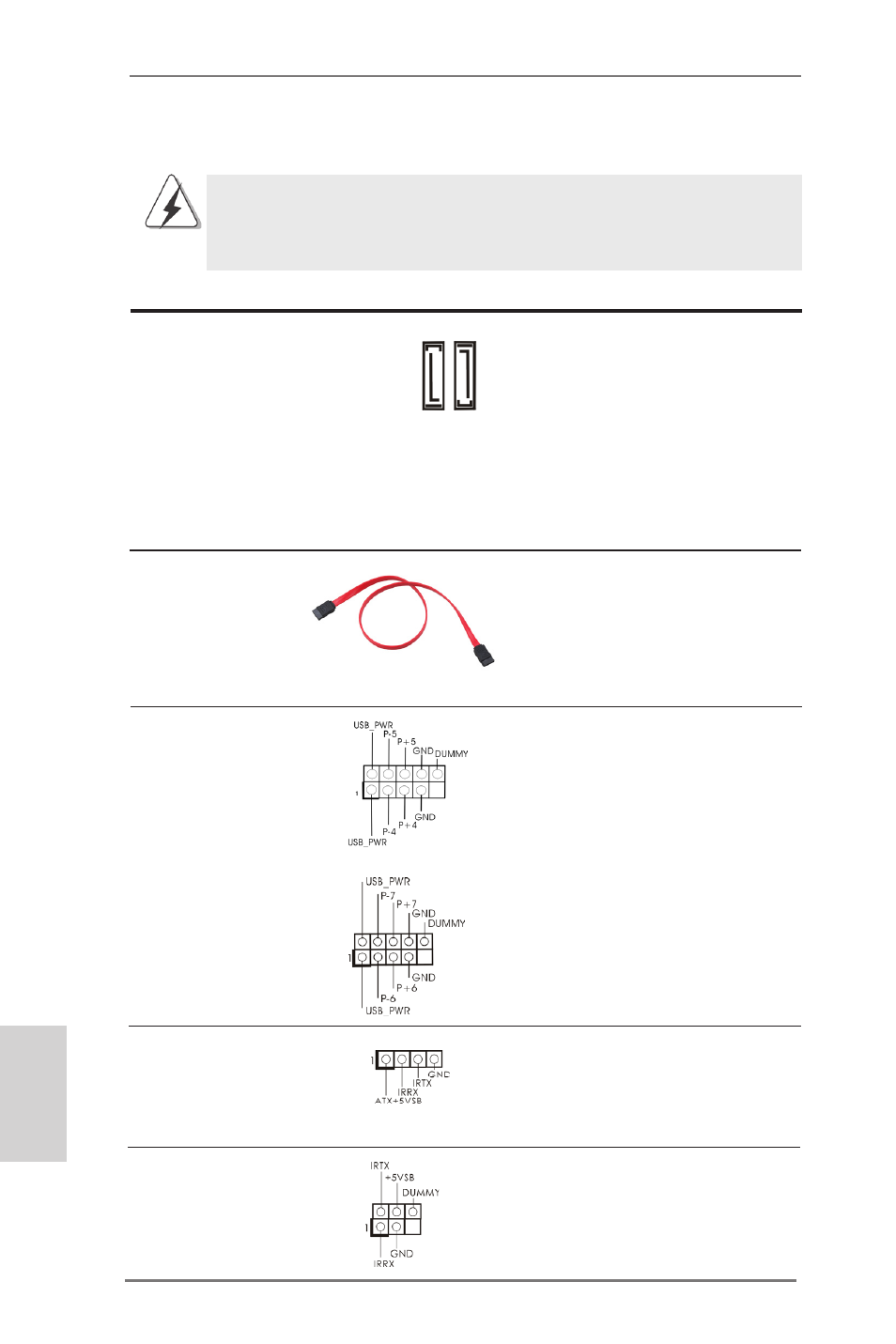

Cabezal USB 2.0 Além das portas USB
(USB4_5 de 9 pinos) 2.0 por defeito no painel de
(veja a folha 2, No. 13) entrada/saída, há dois
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar dois portas USB
(USB6_7 de 9 pinos) 2.0.
(veja a folha 2, No. 7)
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Conector Figura Descrição
Conectores ATAII Serial Estes dois conectores Serial
(SATAII_1: veja a folha 2, No. 14)
ATA (SATAII) suportam
(SATAII_2: veja a folha 2, No. 6) unidades de disco rígido SATA
ou SATAII como dispositivos de
armazenamento internos. A
atual interface SATAII permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
Conector do módulo Este conector suporta um
de infravermelho módulo de infravermelho para
(IR1 de 5 pinos) transmissão e recepção sem
(veja a folha 2, No. 8) fio, opcional.
SA
TAII_2
SA
TAII_1
Conector do módulo de Este conector pode ser utilizado
infravermelhos para ligar o receptor do controlo
(CIR1 de 4 pinos) remoto.
(veja a folha 2, No. 10)
