114
ASRock AD2550B-ITX Motherboard

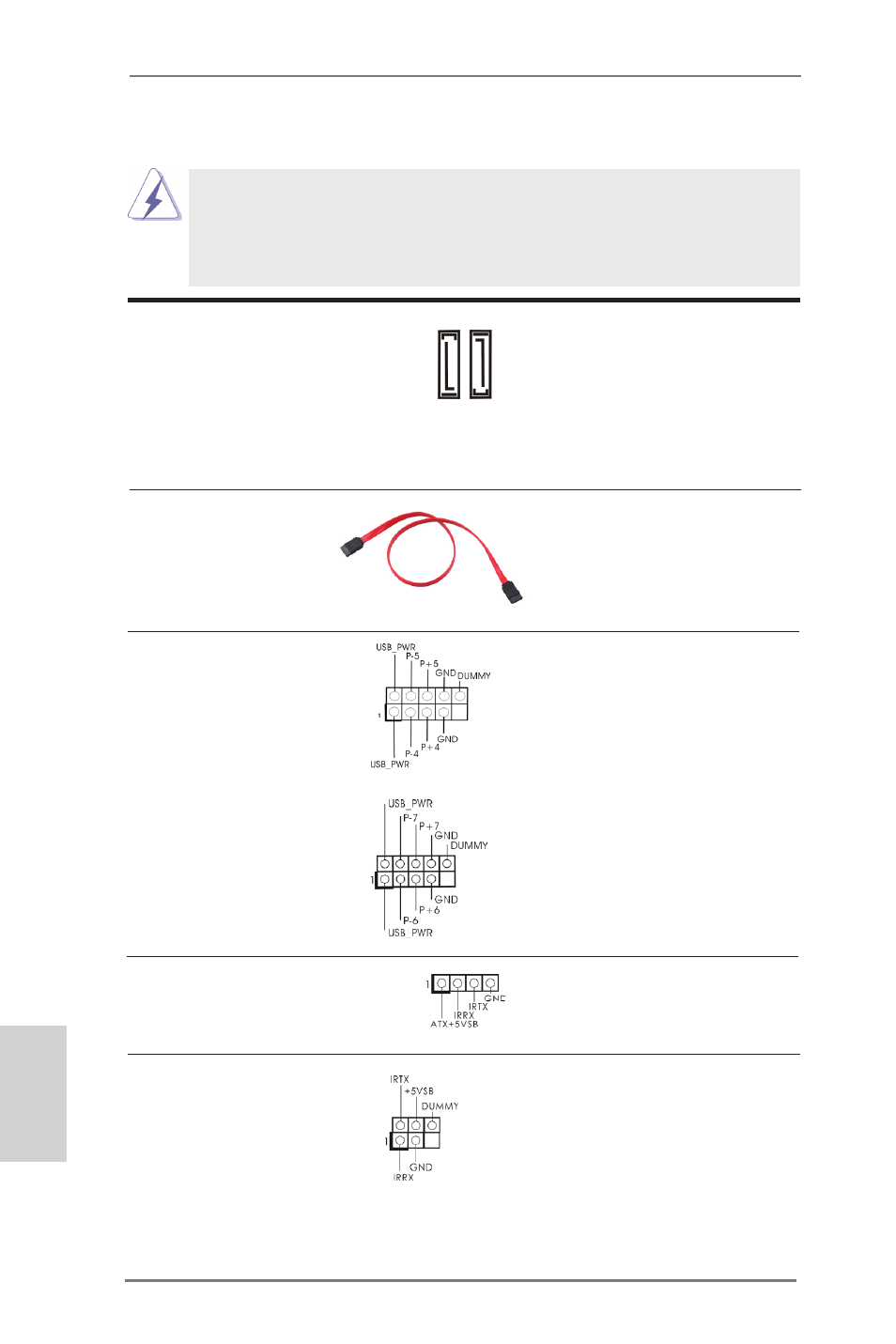

シリアル ATAII コネクタ これら 2 本のシリアル ATAII
SATAII_1: ページ２, アイテム 14 を参照 (SATAII）コネクタは内蔵スト
SATAII_2: ページ２, アイテム 6 を参照 レーデバイスに使用する SATA
データケーブルに対応していま
す。現在の SATAII インタフェー
スの最大データ転送速度は
3.0 Gb/s です。
1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII
ハードディスク、または SATAII
コネクタに接続できます。
USB 2.0 ヘッダ I/O パネルには、デフォルト
(9 ピン USB4_5) の USB 2.0 ポート以外に、この
ページ２, アイテム 13 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
(9 ピン USB6_7) USB 2.0 ポートをサポートできま
ページ２, アイテム 7 を参照 す。
日本語
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 8 を参照
SA
TAII_2
SA
TAII_1
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部
(4 ピン CIR1) の接続に使用することができます。
ページ２, アイテム 10 を参照
