ASRock AD2550B-ITX Motherboard
Ру
сский

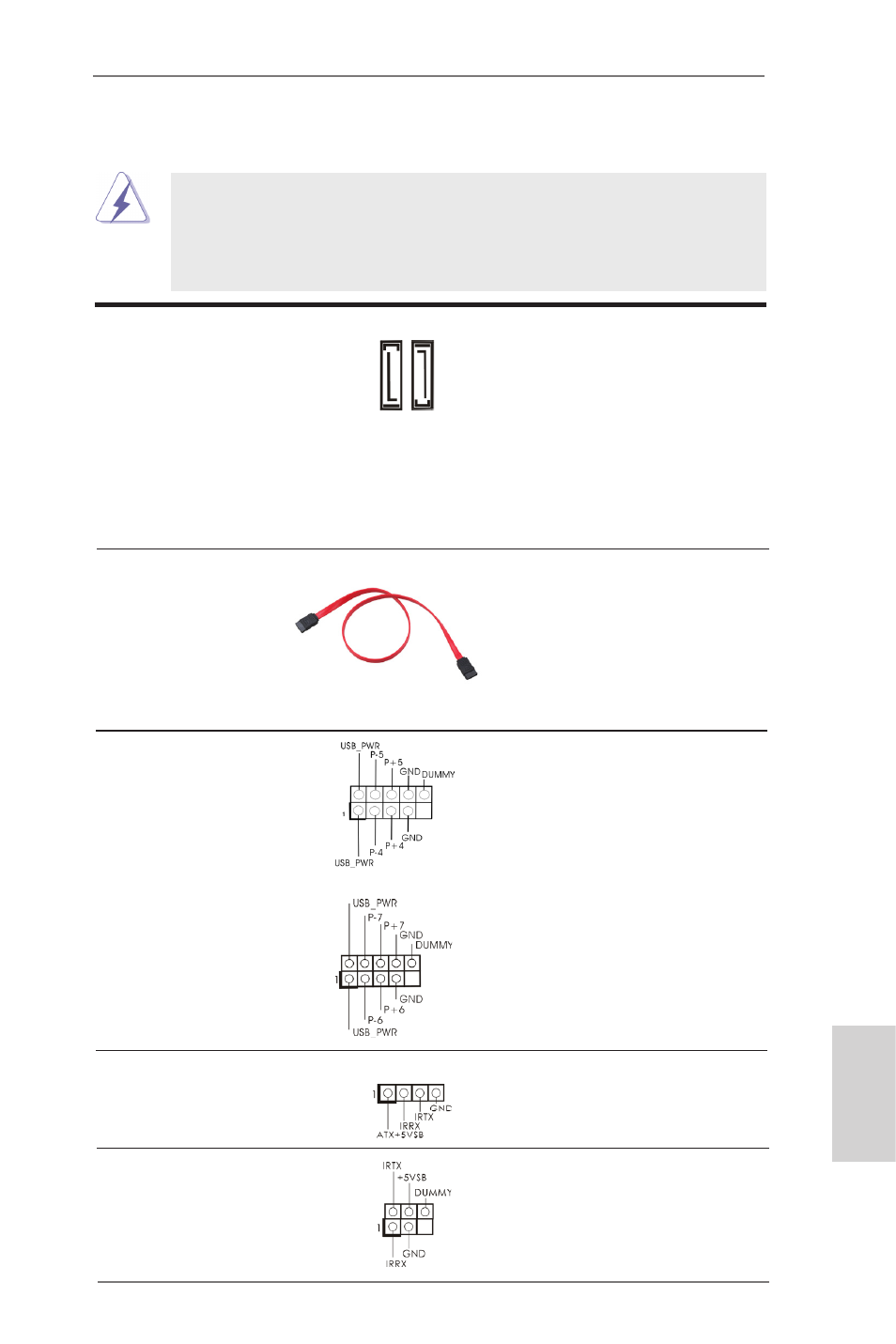

Разъемы Serial ATAII два соединителя Serial ATAII
(SATAII_1, см. стр. 2, п. 14) предназначаются для
(SATAII_2, см. стр. 2, п. 6) подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
Колодка USB 2.0 Помимо стандартных
(9-контактный USB4_5) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 13) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB6_7)
(см. стр. 2, п. 7)
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1) подключить дополнительный
(см. стр. 2, п. 8) модуль беспроводного
инфракрасного
приемопередатчика.
SA
TAII_2
SA
TAII_1
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2, п. 10) приемник.
