90
ASRock A55iCafe Motherboard
Ру
сский
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 23) вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 22)
(9-контактный USB10_11)
(см. стр. 2, п. 21)
Разъемы Serial ATA2 Шесть соединителя Serial ATA2
(SATA2_1, см. стр. 2, п. 9) предназначаются для
(SATA2_2, см. стр. 2, п. 10) подключения внутренних
(SATA2_3, см. стр. 2, п. 14) устройств хранения с
(SATA2_4, см. стр. 2, п. 11) использованием нтерфейсных
(SATA2_5, см. стр. 2, п. 13) кабелей SATA2. В настоящее
(SATA2_6, см. стр. 2, п. 15) время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.

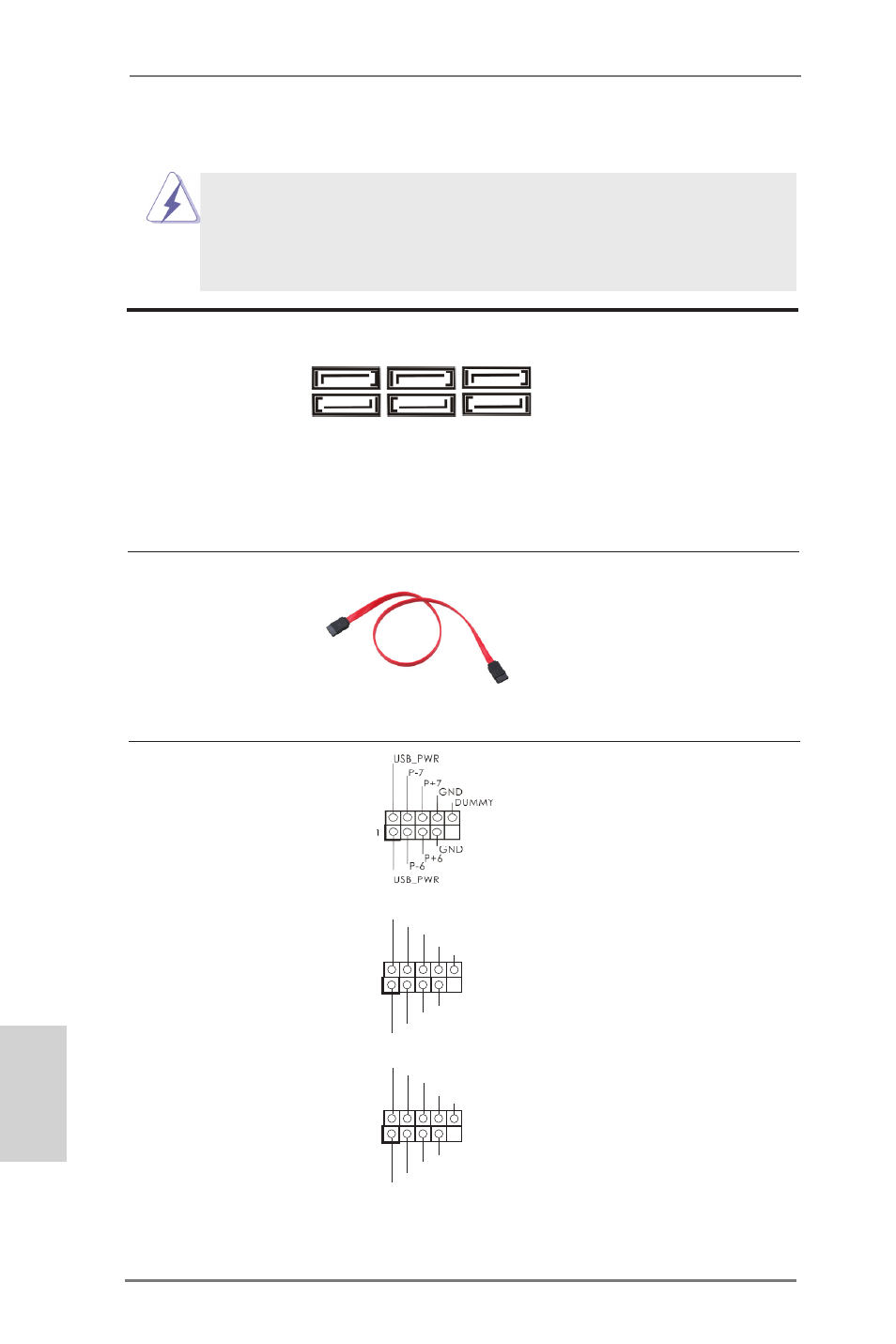

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_6 SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
