ASRock A55iCafe Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den sechs
(9-pol. USB6_7) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 23) I/O-Anschlüssen befinden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
(9-pol. USB8_9)
Anschlussleiste werden zwei
(siehe S.2 - No. 22) USB 2.0-Ports unterstützt.
(9-pol. USB10_11)
(siehe S.2 - No. 21)
Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-
(SATA2_1: siehe S.2 - No. 9) (SATA2-)Verbínder
(SATA2_2: siehe S.2 - No. 10) unterstützten SATA-Datenkabel
(SATA2_3: siehe S.2 - No. 14) für interne
(SATA2_4: siehe S.2 - No. 11) Massenspeichergeräte. Die
(SATA2_5: siehe S.2 - No. 13) aktuelle SATA2- Schnittstelle
(SATA2_6: siehe S.2 - No. 15) ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.

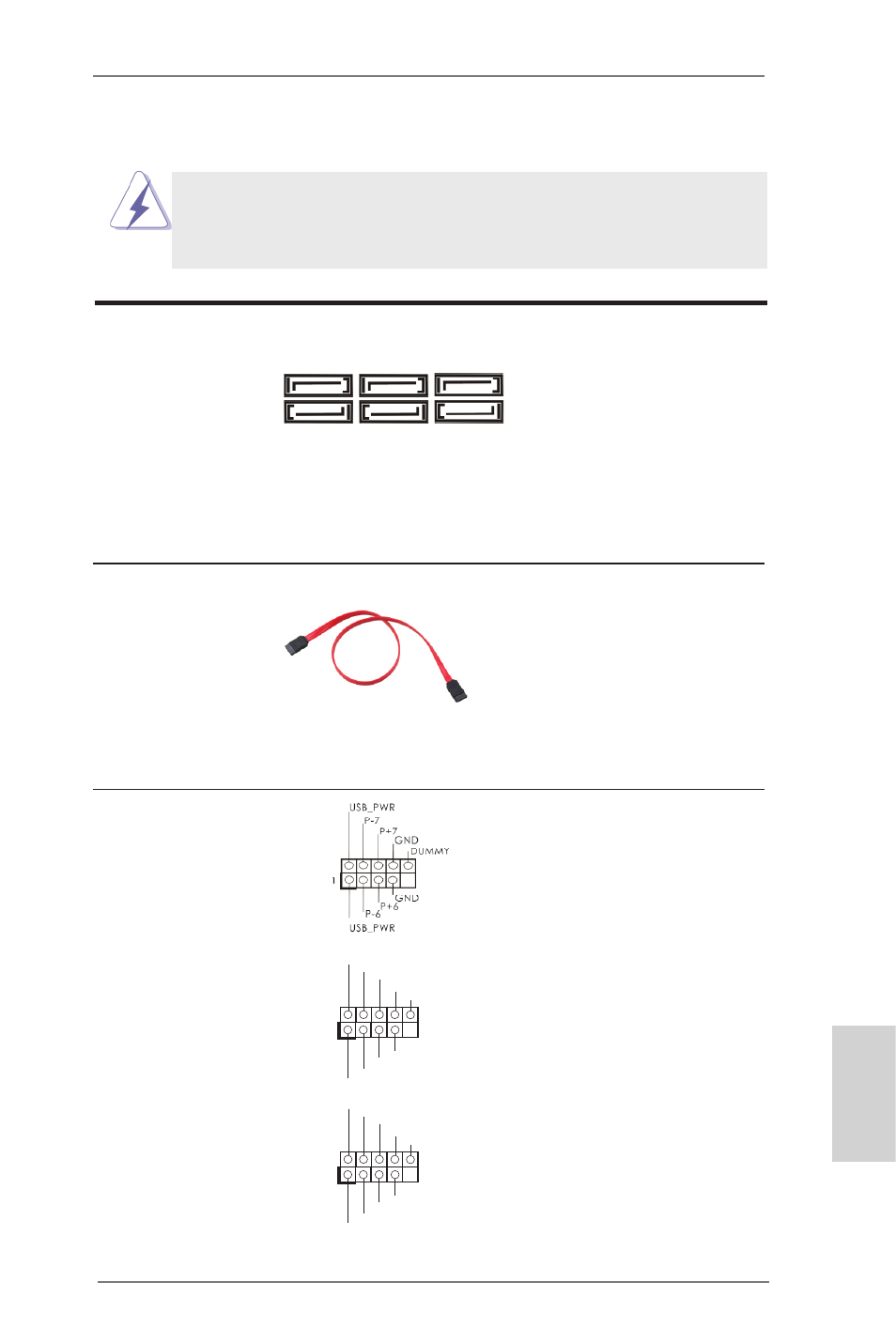

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
SATA2_6 SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option) / SATAII Festplatte
oder das SATAII
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
