63
ASRock A55iCafe Motherboard
Italiano
Connettori Serial ATA2 Questi sei connettori Serial
(SATA2_1: vedi p.2 Nr. 9) ATA2 (SATA2) supportano cavi
(SATA2_2: vedi p.2 Nr. 10) dati SATA per dispositivi di
(SATA2_3: vedi p.2 Nr. 14) immagazzinamento interni.
(SATA2_4: vedi p.2 Nr. 11)
ATA2 (SATA2) supportano cavi
(SATA2_5: vedi p.2 Nr. 13) SATA per dispositivi di memoria
(SATA2_6: vedi p.2 Nr. 15) interni. L’interfaccia SATA2
attuale permette velocità di
trasferimento dati fino a
3.0 Gb/s.
Collettore USB 2.0 Oltre alle sei porte USB 2.0
(9-pin USB6_7) predefinite nel pannello I/O, la
(vedi p.2 Nr. 23) scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 22)
(9-pin USB10_11)
(vedi p.2 Nr. 21)

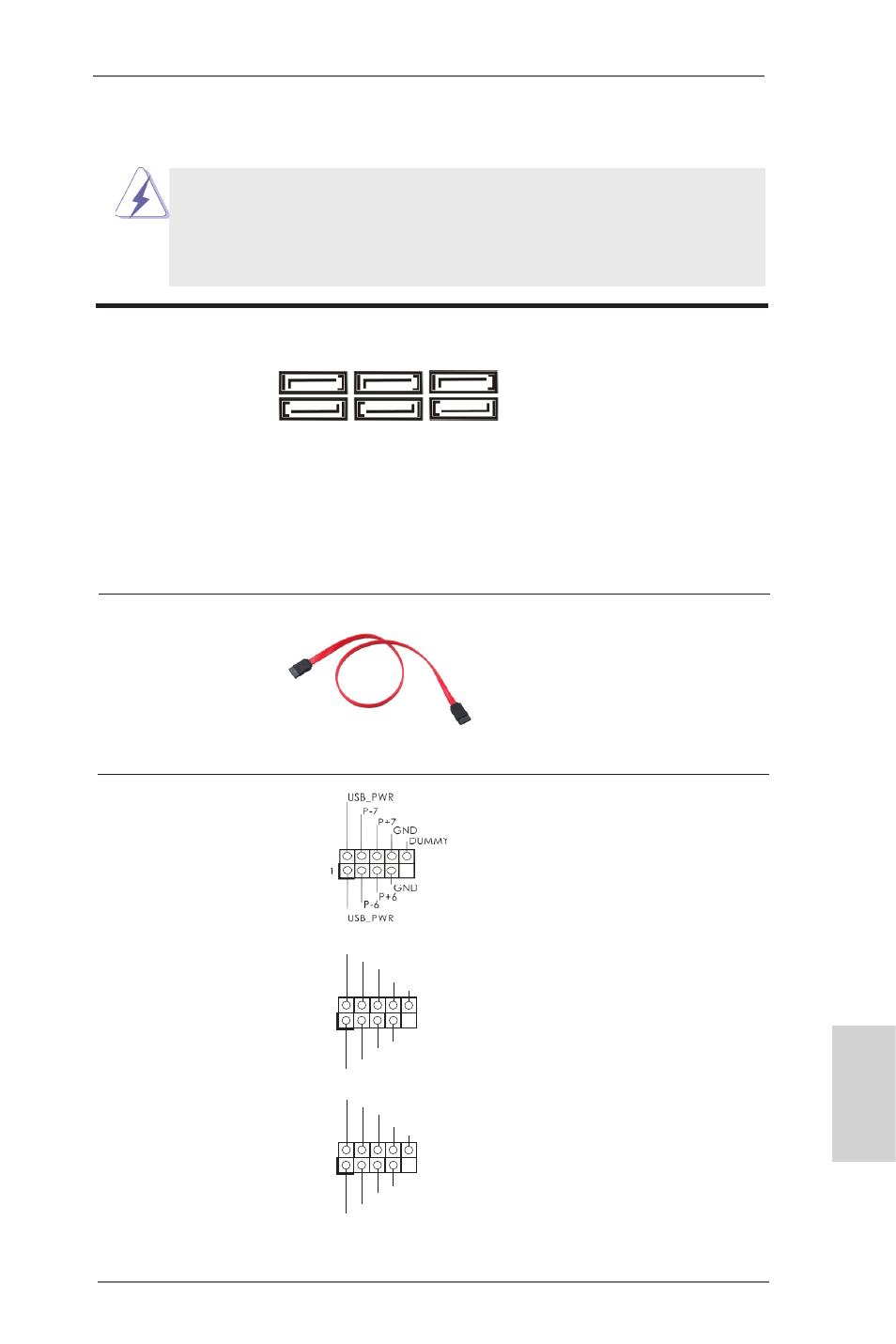

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
SATA2_6 SATA2_3 SATA2_5
SATA2_1 SATA2_2 SATA2_4
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
