60
ASRock H61M-ITX Motherboard

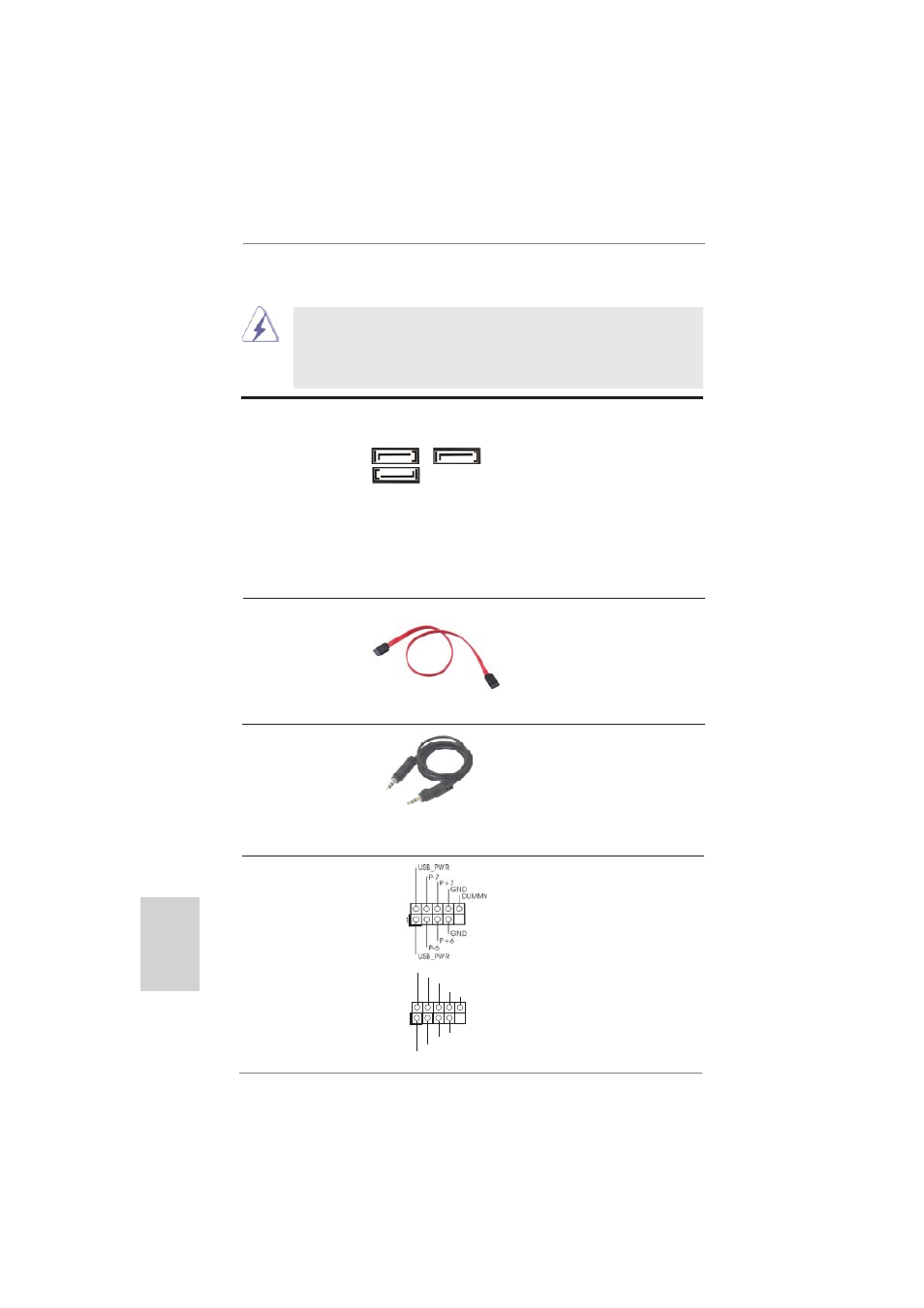

Connettori Serial ATAII Questi tre connettori Serial
(SATA_0 (PORT 0): ATAII (SATAII) supportano cavi
vedi p.2 Nr. 3) dati SATA per dispositivi di
(SATA_1 (PORT 1): immagazzinamento interni.
vedi p.2 Nr. 2) ATAII (SATAII) supportano cavi
(SATA_2 (PORT 4): SATA per dispositivi di memoria
vedi p.2 Nr. 4) interni. L’interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7) predefi nite nel pannello I/O, la
(vedi p.2 Nr. 10) scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 8)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Italiano
SATA_1 (PORT 1)
SATA_0 (PORT 0) SATA_2 (PORT 4)
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
Cavo audio da 3,5 mm Una delle estremità del cavo
(Opzionale) audio da 3,5 mm può essere
collegata ai dispositivi audio
portatili come lettori MP3 o
cellulari, oppure alla porta
Line-in del computer.
