112
ASRock H61M-ITX Motherboard

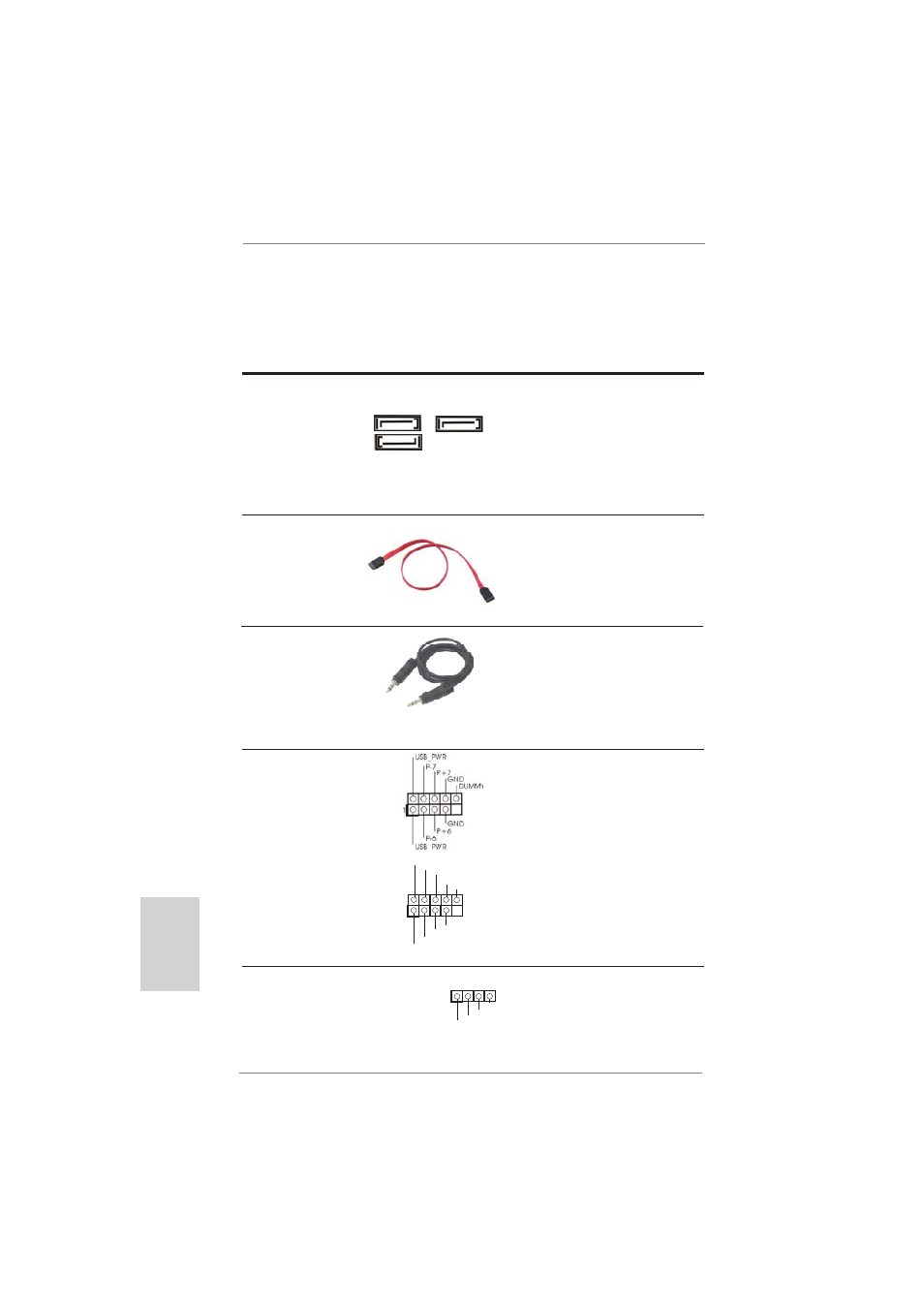

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATAII Konektörler Bu üç Seri ATAII (SATAII)
(SATA_0 (PORT 0): konektör, dahili depolama
bkz. s.2, No. 3) cihazları için SATA veri
(SATA_1 (PORT 1): kablolarını destekler. Geçerli
bkz. s.2, No. 2) SATAII arayüzü 3,0 Gb/sn veri
(SATA_2 (PORT 4): aktarım hızına izin verir.
bkz. s.2, No. 4)
USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB6_7) dört USB 2.0 portundan başka,
(bkz. s.2 No. 10) bu anakartta iki USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 8)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA_1 (PORT 1)
SATA_0 (PORT 0) SATA_2 (PORT 4)
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII konektörüne
bağlanabilir.
1
ATX+5VSB
IRTX
GND
IRRX
Kullanıcı Kızılötesi Modül Bağlantısı Bu fi ş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 No. 9)
3,5mm Ses Kablosu 3,5 mm ses kablosunun her iki
(İsteğe bağlı) ucuda MP3 çalar ve cep
telefonu gibi taşınabilir ses
aygıtlarına veya bilgisayarın
Line-in (Hat Giriş) yuvasına
bağlanabilir.
Türkçe
