ASRock H61M-ITX Motherboard

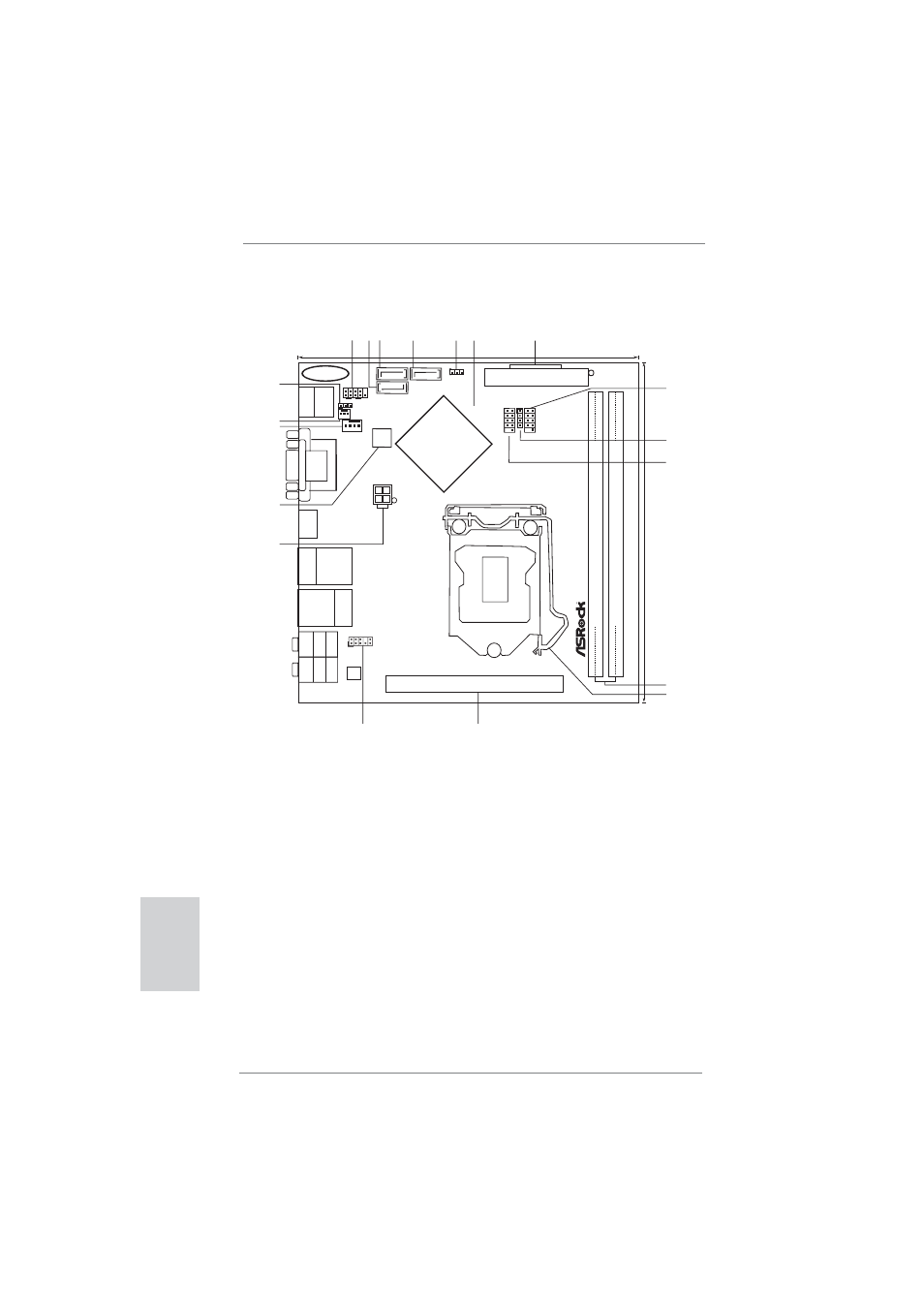

Motherboard Layout
English
1
System Panel Header (PANEL1, White)
12
1155-Pin CPU Socket
2
SATA2 Connector (SATA_1 (PORT 1), Blue)
13
PCI Express 2.0 x16 Slot (PCIE1, Blue)
3
SATA2 Connector (SATA_0 (PORT 0), Blue)
14
Front Panel Audio Header
4
SATA2 Connector (SATA_2 (PORT 4), Blue)
(HD_AUDIO1, White)
5
Clear CMOS Jumper (CLRCMOS1)
15
ATX 12V Power Connector (ATX12V1)
6
Intel H61 Chipset
16
32Mb SPI Flash
7
ATX Power Connector (ATXPWR1)
17
CPU Fan Connector (CPU_FAN1)
8
USB 2.0 Header (USB8_9, Blue)
18
Chassis Fan Connector (CHA_FAN1)
9
Consumer Infrared Module Header (CIR1)
19
Power LED Header (PLED1)
10
USB 2.0 Header (USB6_7, Blue)
11
2 x 240-pin DDR3 DIMM Slots
(Dual Channel: DDR3_A1, DDR3_B1, Blue)
DDR3_A1
(64
bit,
2
40-pin
module)
DDR3_B1
(64
b
it,
2
40-pin
module)
Intel
H61
H61M-ITX
PCIE1
AUDIO
CODEC
32Mb
BIOS
17.0cm (6.7 in)
17.0cm
(6.7
in)
ATXPWR1
ATX12V1
CMOS
Battery
USB8_9
1
1
USB6_7
HDLED RESET
PLED PWRBTN
PANEL1
CLRCMOS1
1
PLED1
1
1
CIR1
1
CHA_FAN1
CPU_FAN1
1
HD_AUDIO1
T
op:
CTR
B
ASS
Center:
REAR
SPK
Bottom:
Optical
SPDIF
T
op:
LINE
IN
Center:
FRONT
Bottom:
MIC
IN
Top:
RJ-45
USB 3.0
T: USB4
B: USB5
VGA1
DVI_CON1
HDMI1
USB 2.0
T: USB0
B: USB1
PS2
Keyboard
HDMI 1.4a
USB 3.0
RoHS
Designed in Taipei
1
2 3
4
5
6
11
12
10
7
8
9
14
13
15
16
17
18
SATA_1 (PORT 1)
ESA
T
A
1
USB 2.0
T: USB2
B: USB3
SATA_0 (PORT 0)
SATA_2 (PORT 4)
Gigabit
LAN
X
Fast
USB
DDR3
19
ErP/EuP
Ready
