Deutsch

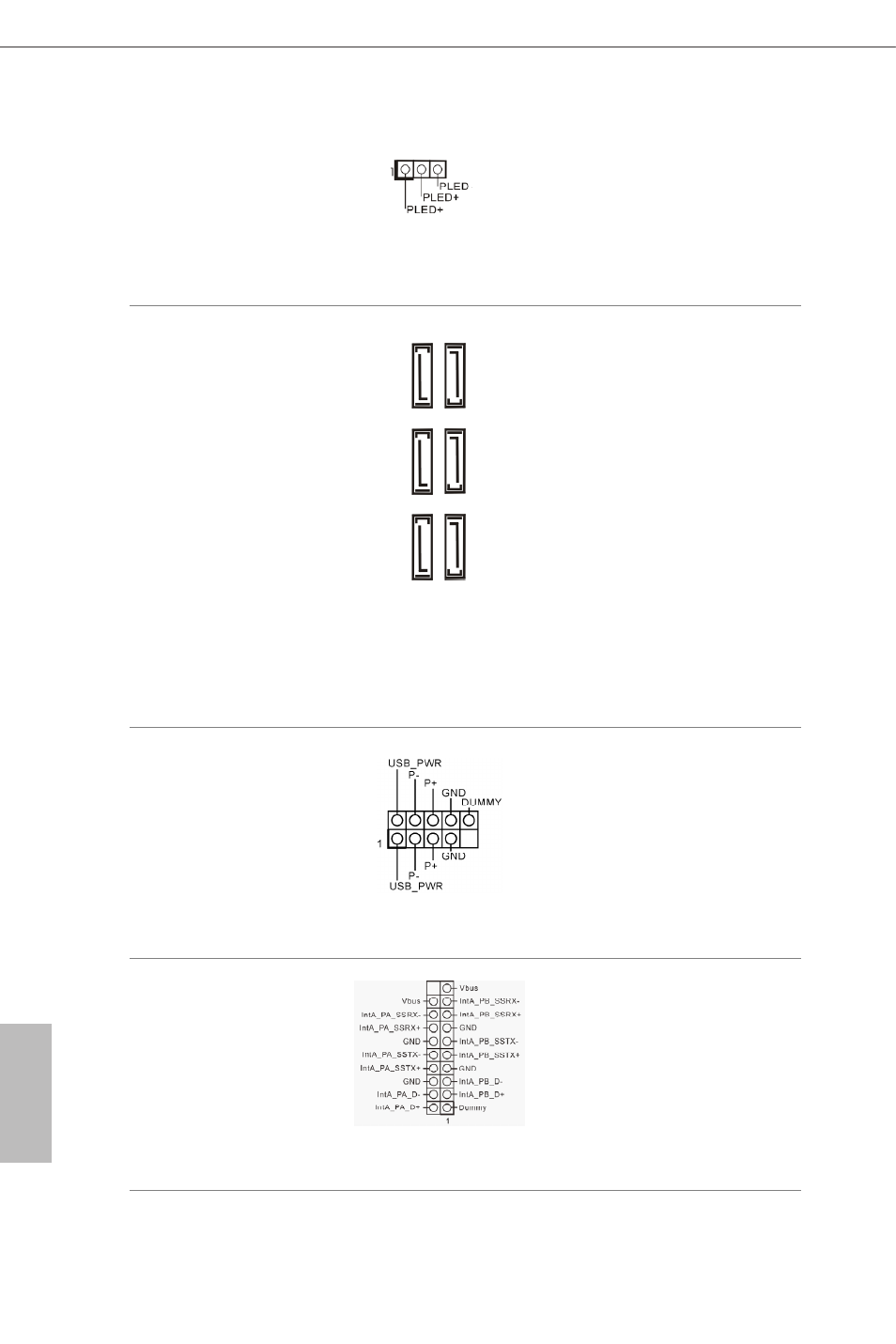

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 1, Nr. 15) Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 8)
(SATA3_1:
siehe S. 1, Nr. 7)
(SATA3_2:
siehe S. 1, Nr. 9)
(SATA3_3:
siehe S. 1, Nr. 12)
(SATA3_4:
siehe S. 1, Nr. 10)
(SATA3_5:
siehe S. 1, Nr. 11) Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertra-
gungsgeschwindigkeit bis
6,0 Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 16)
(9-polig, USB4_5)
(siehe S. 1, Nr. 17) Neben zwei USB 2.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten an diesem
Motherboard. Jede USB
2.0-Stiftleiste kann zwei
Ports unterstützen.
USB 3.0-Stiftleiste
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 6) Neben vier USB 3.0-Ports
an der E/A-Blende
befindet sich eine
Stiftleiste an diesem
Motherboard. Jede USB
3.0-Stiftleiste kann zwei
Ports unterstützen.
SA
TA3_1
SA
TA3_5
SA
TA3_3
SA
TA3_0
SA
TA3_4
SA
TA3_2
