Z87 Pro3
135
繁
體
中
文

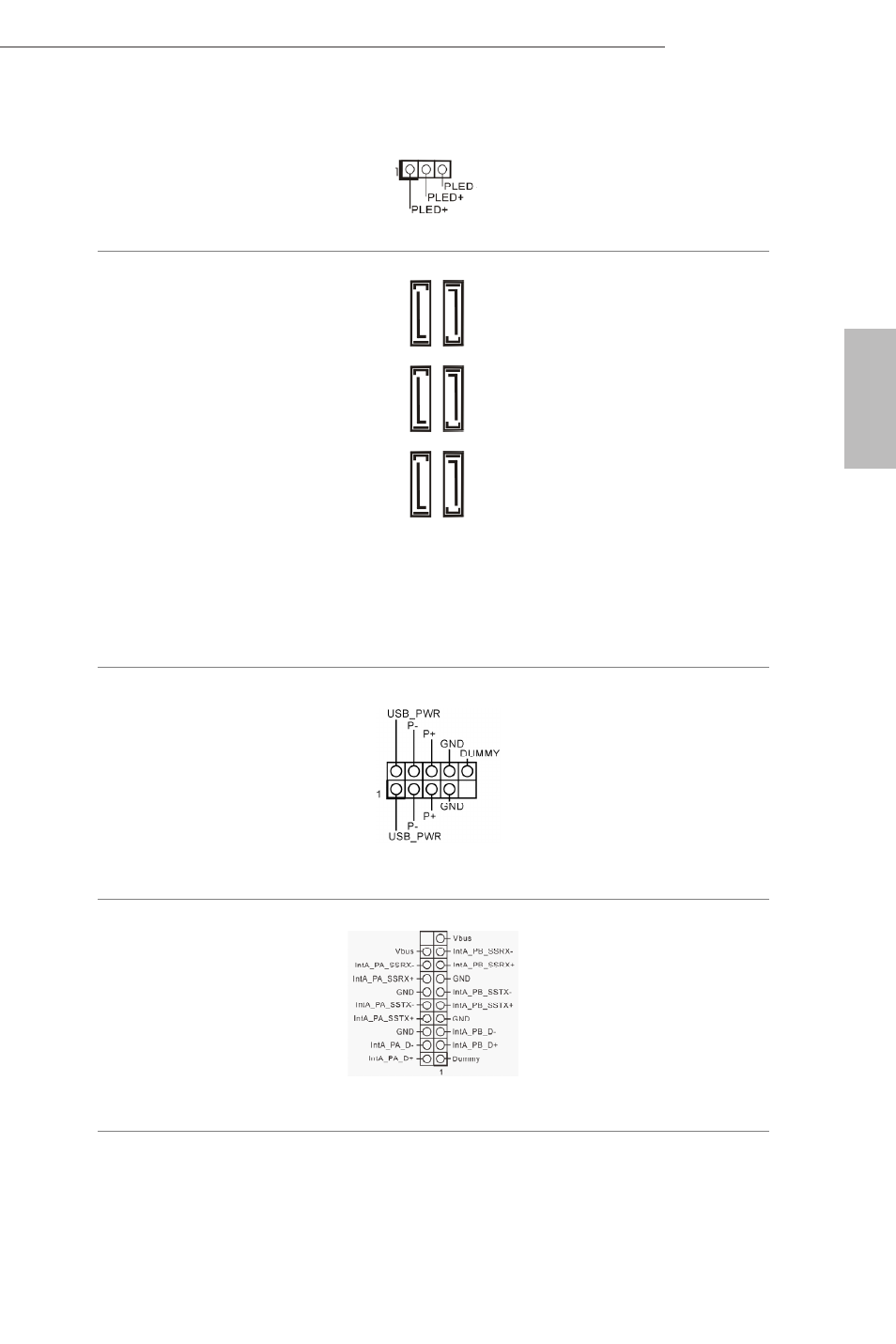

電源 LED 標頭
(3-pin PLED1)
（請參閱第
1 頁，編號 15）
請將機殼電源 LED 連
接至此標頭，以指示系
統的電源狀態。
Serial ATA3 接頭
（
SATA3_0：
請參閱第 1 頁，編號 8）
(SATA3_1:
請參閱第
1 頁，編號 7)
(SATA3_2:
請參閱第
1 頁，編號 9)
(SATA3_3:
請參閱第
1 頁，編號 12）
(SATA3_4:
請參閱第
1 頁，編號 10）
(SATA3_5:
請參閱第
1 頁，編號 11）
這六組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
6.0 Gb/s 資料傳
輸率。
USB 2.0 標頭
(9-pin USB2_3)
（請參閱第
1 頁，編號 16）
(9-pin USB4_5)
（請參閱第
1 頁，編號 17）
除了 I/O 面板上的兩
個 USB 2.0 連接埠外，
在本主機板上還有另
外兩組標頭。各
USB
2.0 標頭皆可支援兩個
連接埠。
USB 3.0 標頭
(19-pin USB3_4_5)
（請參閱第
1 頁，編號 6）
除了 I/O 面板上的四
個 USB 3.0 連接埠外，
在本主機板上還有另
外一組標頭。各
USB
3.0 標頭皆可支援兩個
連接埠。
SA
TA3_1
SA
TA3_5
SA
TA3_3
SA
TA3_0
SA
TA3_4
SA
TA3_2
