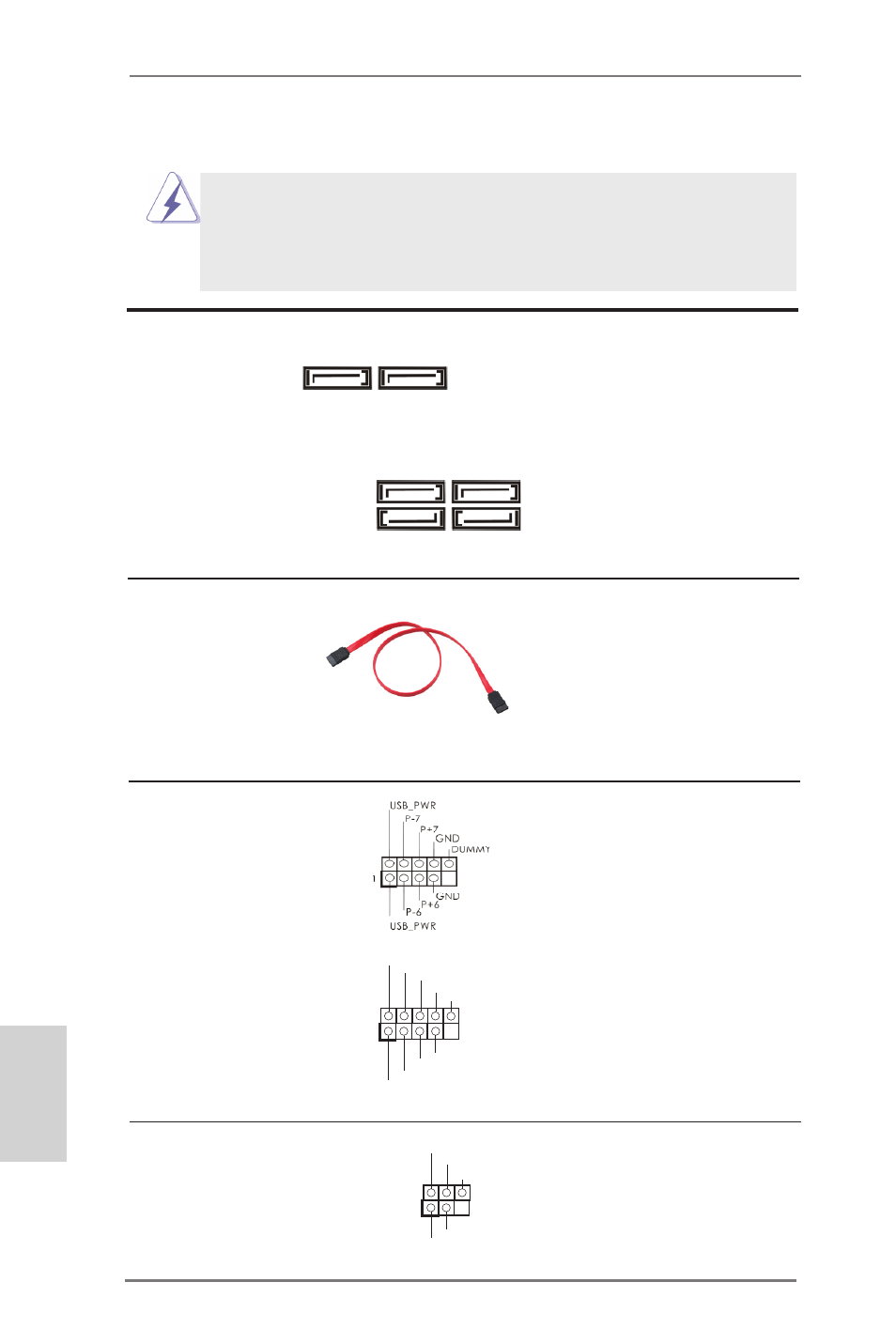

98
ASRock A55DEL Motherboard
Ру
сский
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 22) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 21)
Разъемы Serial ATA2 Шесть соединителя Serial ATA2
(SATA_1, см. стр. 2, п. 8) предназначаются для
(SATA_2, см. стр. 2, п. 9) подключения внутренних
(SATA_3, см. стр. 2, п. 16) устройств хранения с
(SATA_4, см. стр. 2, п. 17) использованием нтерфейсных
(SATA_5, см. стр. 2, п. 20) кабелей SATA2. В настоящее
(SATA_6, см. стр. 2, п. 19) время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1) подключить дополнительный
(см. стр. 2, п. 24) модуль беспроводного
инфракрасного
приемопередатчика.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
