84
ASRock A55DEL Motherboard
Español
Cabezal USB 2.0 Además de seis puertos
(9-pin USB6_7) USB 2.0 predeterminados en el
(vea p.2, N. 22) panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
(9-pin USB8_9)
(vea p.2, N. 21)
Conexiones de serie ATA2 Estas seis conexiones de
(SATA_1: vea p.2, N. 8) serie ATA2 (SATA2) admiten
(SATA_2: vea p.2, N. 9) cables SATA para dispositivos
(SATA_3: vea p.2, N. 16) de almacenamiento internos. La
(SATA_4: vea p.2, N. 17) interfaz SATA2 actual permite
(SATA_5: vea p.2, N. 20) una velocidad de transferencia
(SATA_6: vea p.2, N. 19)
de 3.0 Gb/s.

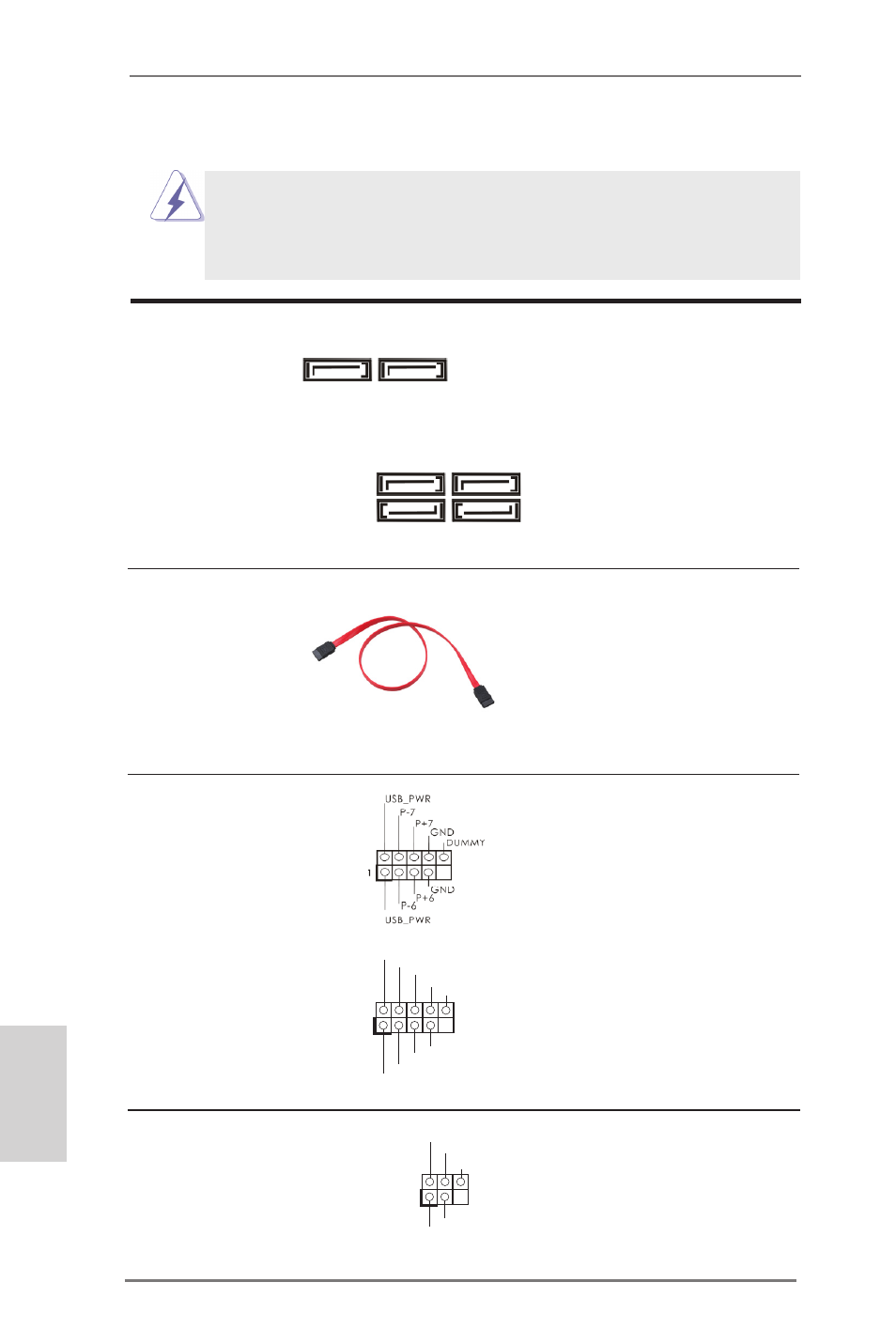

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1) módulo infrarrojos de
(vea p.2, N. 24) transmisión y recepción
wireless opcional.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
