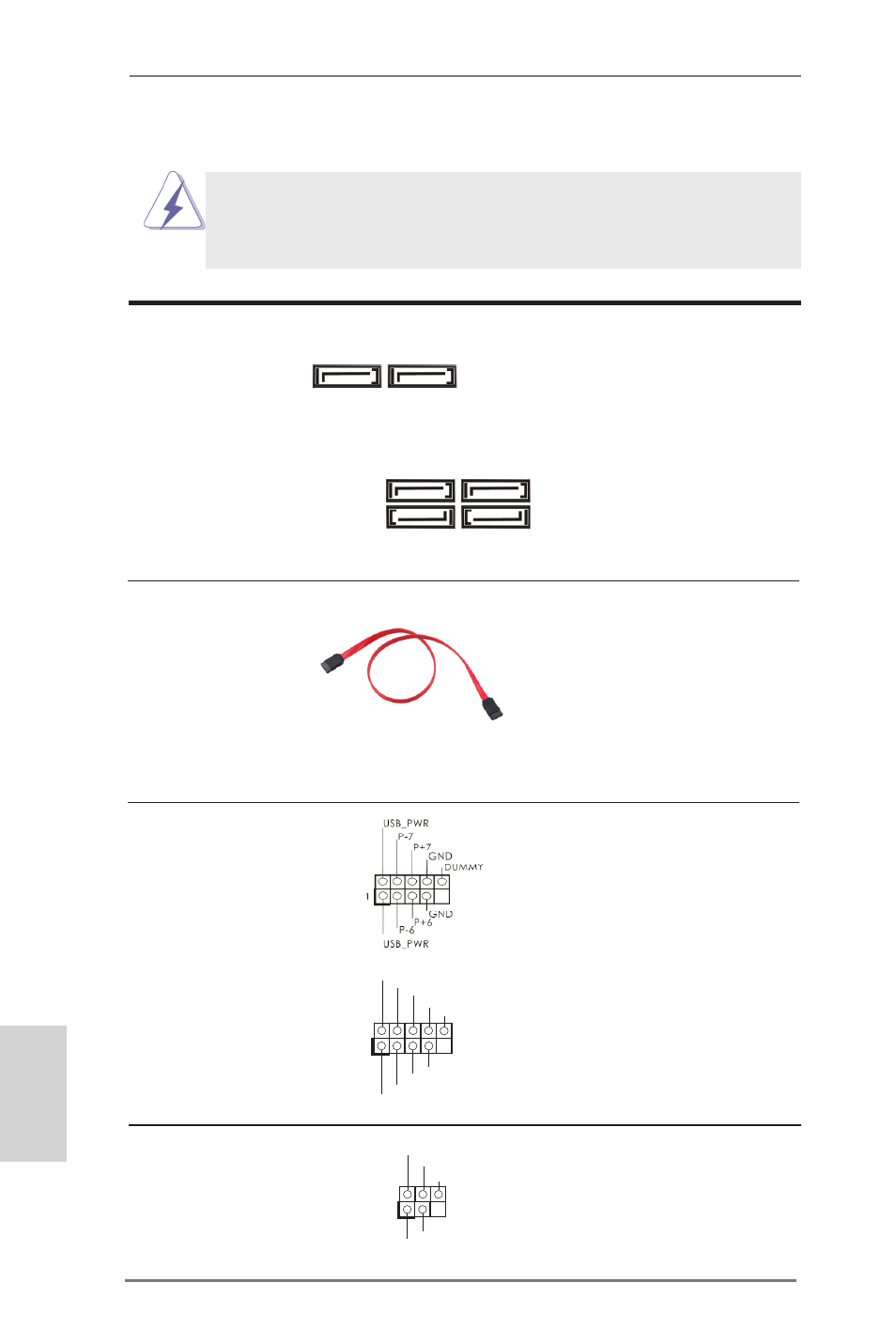

USB 2.0-Header
Zusätzlich zu den sechs
(9-pol. USB6_7)
üblichen USB 2.0-Ports an den
(siehe S.2 - No. 22)
I/O-Anschlüssen befinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
(9-pol. USB8_9)
Anschlussleiste werden zwei
(siehe S.2 - No. 21)
USB 2.0-Ports unterstützt.
Seriell-ATA2-Anschlüsse
Diese sechs Serial ATA2-
(SATA_1: siehe S.2 - No. 8)
(SATA2-)Verbínder
(SATA_2: siehe S.2 - No. 9)
unterstützten SATA-Datenkabel
(SATA_3: siehe S.2 - No. 16)
für interne
(SATA_4: siehe S.2 - No. 17)
Massenspeichergeräte. Die
(SATA_5: siehe S.2 - No. 20)
aktuelle SATA2- Schnittstelle
(SATA_6: siehe S.2 - No. 19)
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Beschreibung
Serial ATA- (SATA-)
SJedes Ende des SATA
Datenkabel
Datenkabels kann an die SATA
(Option)
/ SATAII Festplatte
oder das SATAII
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Infrarot-Modul-Header
Dieser Header unterstützt ein
(5-pin IR1)
optionales, drahtloses Sende-
(siehe S.2 - No. 24)
und Empfangs-Infrarotmodul.
1
IRTX
+5VSB
DUMMY
IRRX
GND
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
