ASRock 970DE3/U3S3 Motherboard

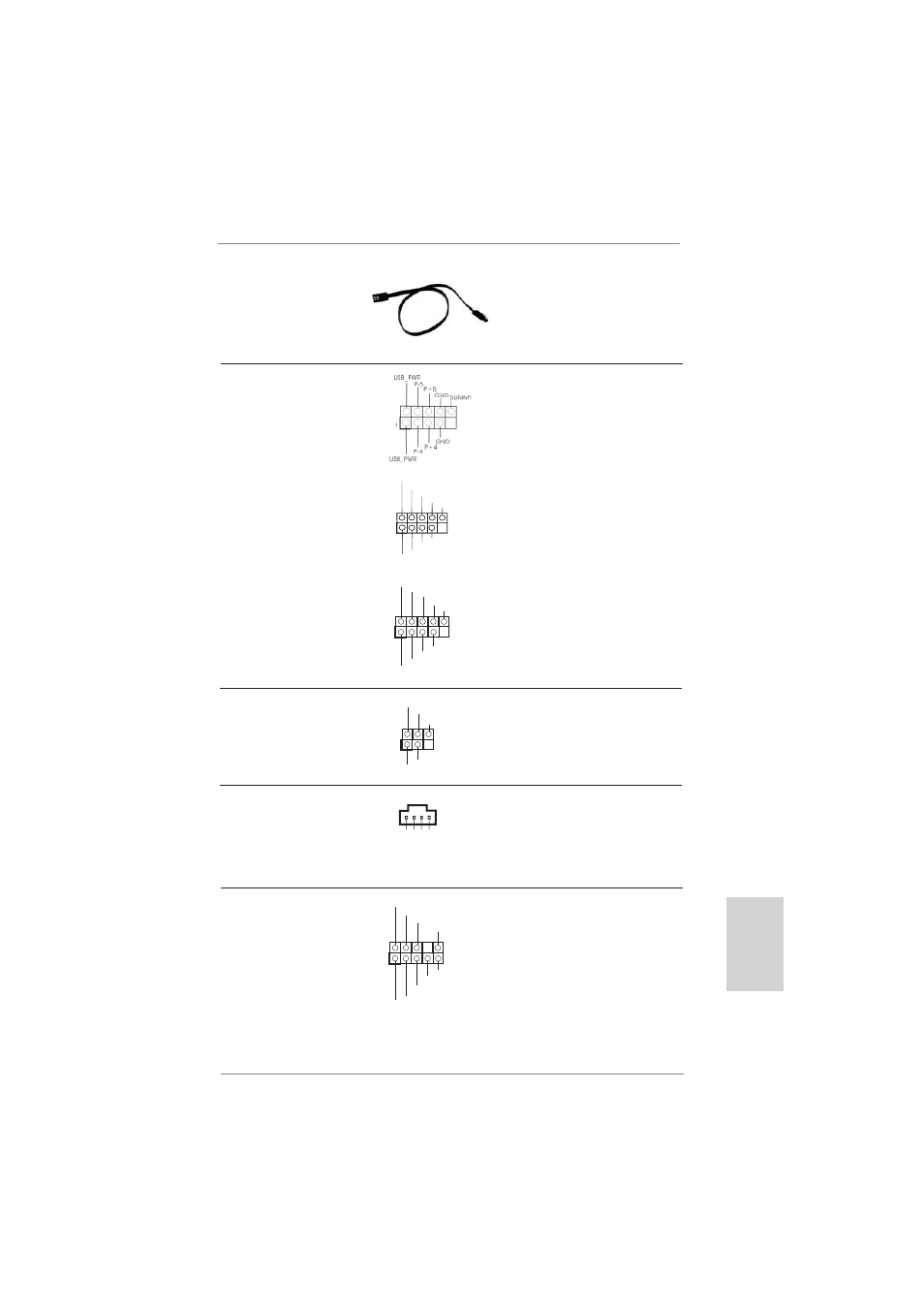

シリアル ATA（SATA）
データケーブル（オプション） SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII /
SATA3 ハードディスク、または SATA3 コ
ネクタに接続できます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB4_5) つの USB 2.0 ポート以外に、この
ページ２, アイテム 22 を参照 マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB6_7)
ページ２, アイテム 21 を参照
(9 ピン USB8_9)
ページ２, アイテム 23 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 31 を参照
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
P-7
P+7
GND
DUMMY
USB_PWR
USB_PWR
P-6
P+6
GND
1
日本語
CD
-L G
N
D
G
N
D
CD
-R
CD1
内部オーディオコネクタ このコネクタを使うと、CD-
(4 ピン CD1) ROM、DVD-ROM、TV チュー
ページ 4, アイテム 28 を参照 ナーカード、MPEG カードといっ
た音楽ソースからステレオオー
ディオ入力を受信できます。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 29 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
