ASRock 970DE3__U3S3 - Manual (Page 114)

114
ASRock 970DE3/U3S3 Motherboard
Türkçe

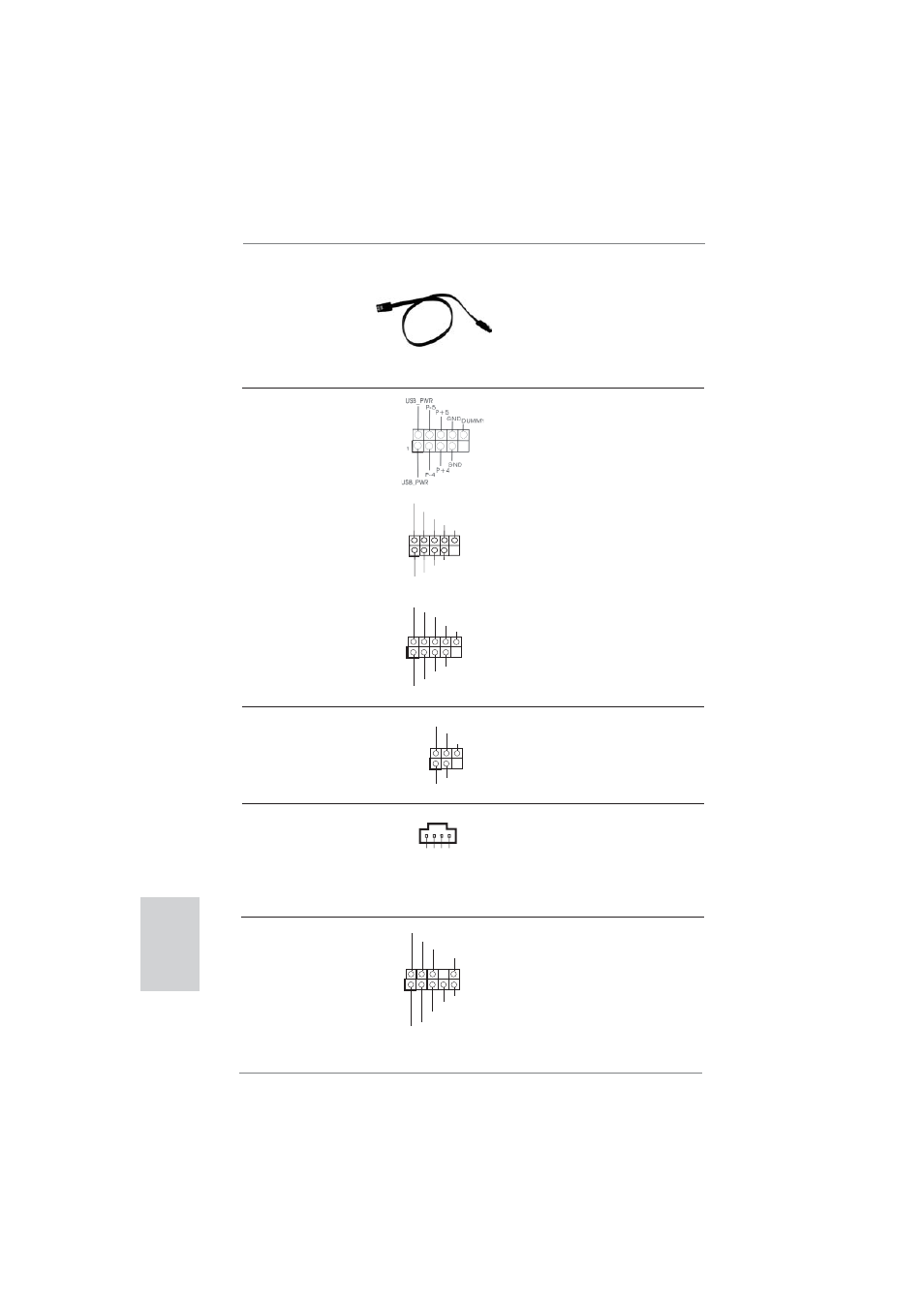

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB4_5) USB 2.0 portundan başka, bu
(bkz. s.2 No. 22) anakartta üç USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB6_7)
(bkz. s.2 No. 21)
(9-pinli USB8_9)
(bkz. s.2 No. 23)
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 31) modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
P-7
P+7
GND
DUMMY
USB_PWR
USB_PWR
P-6
P+6
GND
1
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_AUDIO1) uygun bağlantı sağlayan ve
(bkz. s.2 No. 29) ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
CD
-L G
N
D
G
N
D
CD
-R
CD1
Dahili Ses Konektörleri Bu konektör, CD-ROM, DVD-
(4-pinli CD1) ROM, TV tuner kartı veya
(bkz. s.2 No. 28) MPEG kartı gibi ses
kaynaklarından stereo ses girişi
almanızı sağlar.
