ASRock B75 Pro3 - Manual (Page 83)

83
ASRock B75 Pro3 Motherboard
Italiano

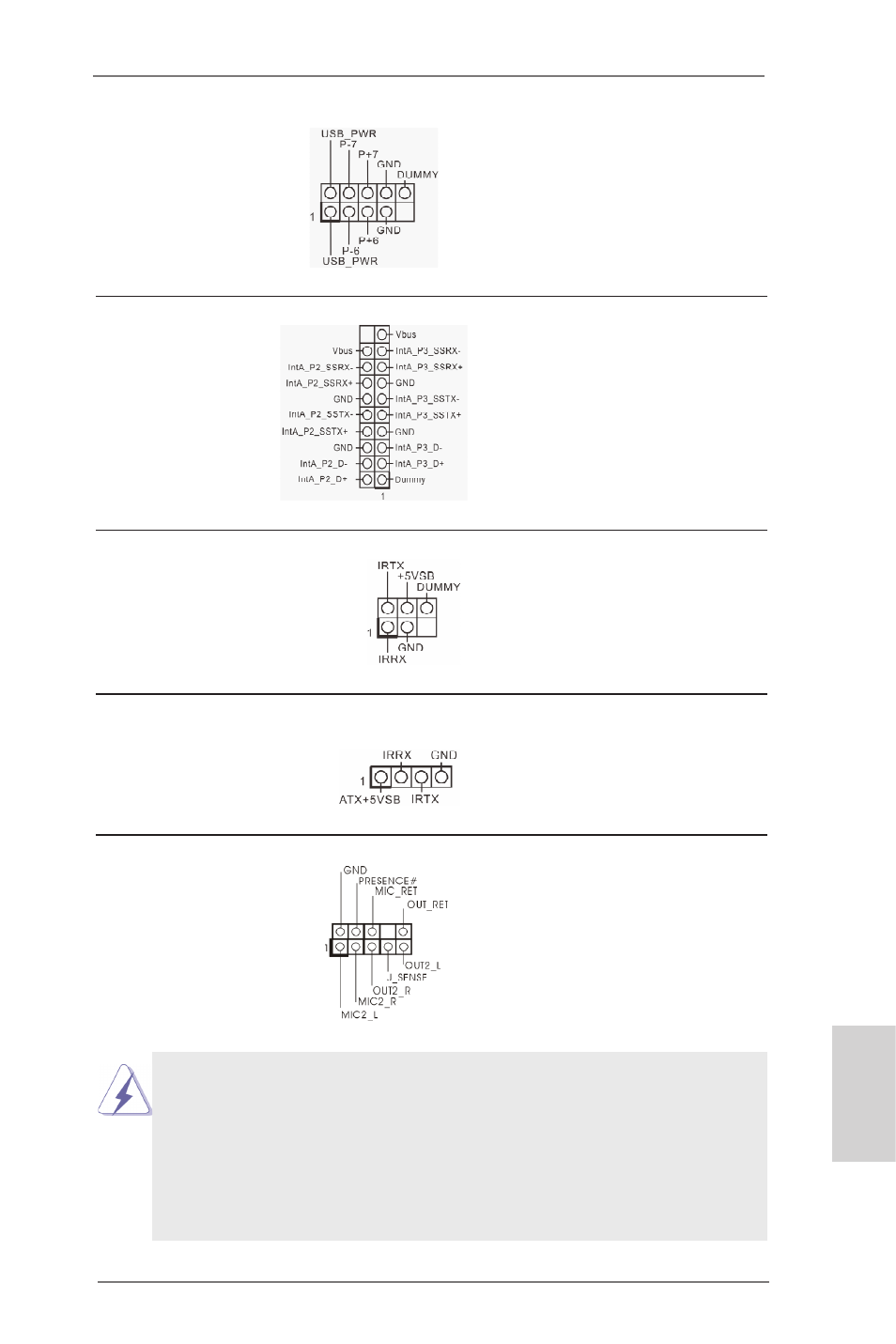

Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1) connessione facile e controllo
(vedi p.2 Nr. 30) dei dispositivi audio.
(9-pin USB6_7)
(vedi p.2 Nr. 23)
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional per
(vedi p.2 Nr. 27) la trasmissione e la ricezione
senza fili.
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1) utilizzato per collegare
(vedi p.2 Nr. 26) ricevitore remoto.
Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB3_2_3) standard del pannello I/O,
(vedi p.2 Nr. 8) questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA
(High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle
istruzioni del nostro manuale e del manuale del telaio per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del
pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
