ASRock B75 Pro3 Motherboard
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。

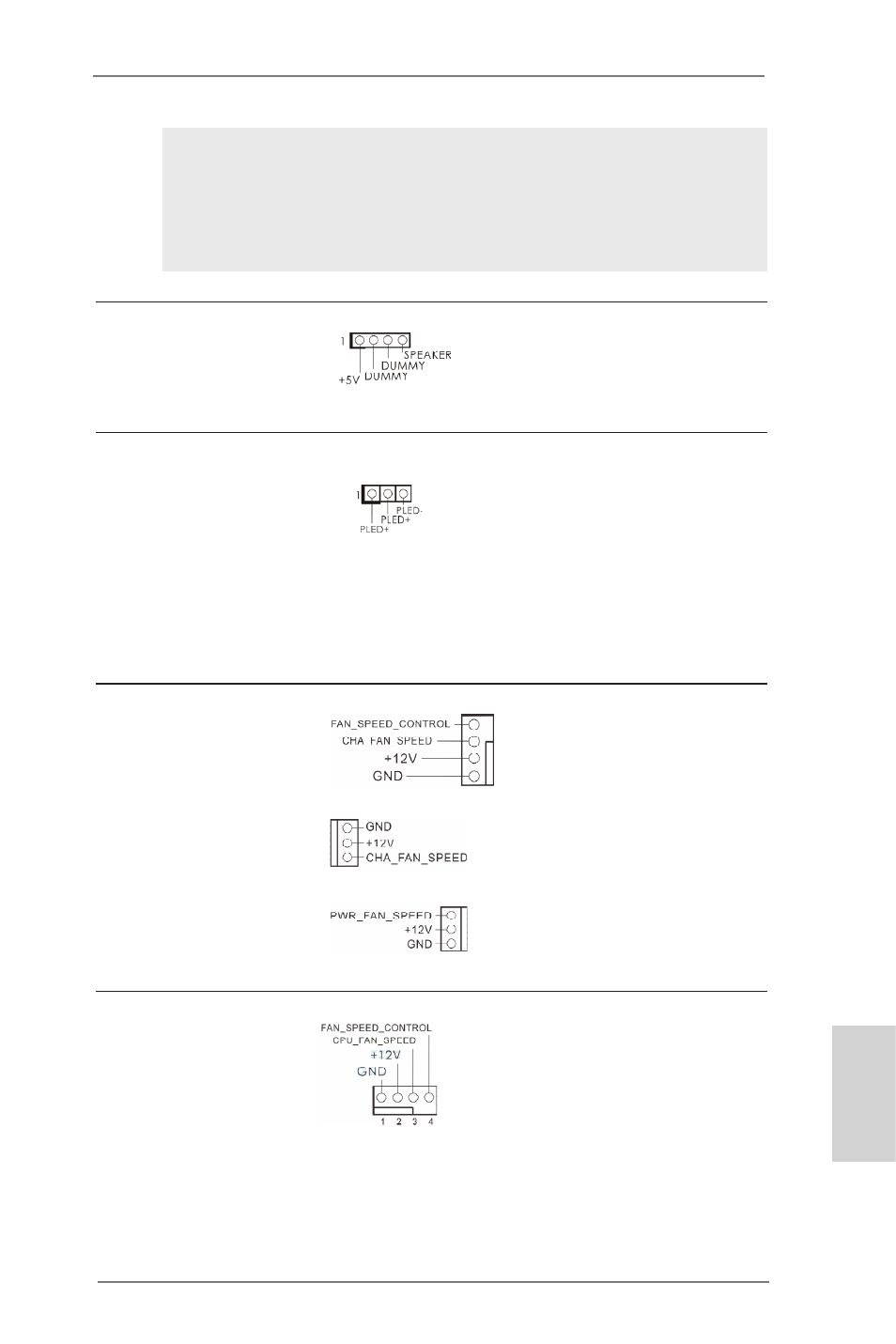

シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッダを接
(4 ピン SPEAKER1) 続してください。
ページ２, アイテム 16 を参照
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ２, アイテム 37 を参照 ください。CHA_FAN1 および
CHA_FAN2 は、ファンコントロールをサ
ポートします。
(3 ピン CHA_FAN2)
ページ２, アイテム 10 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 36 を参照
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ２, アイテム 1 を参照 接続してください。
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1) 続し、システム電源ステータスを示す
ページ２, アイテム 22 を参照 ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
