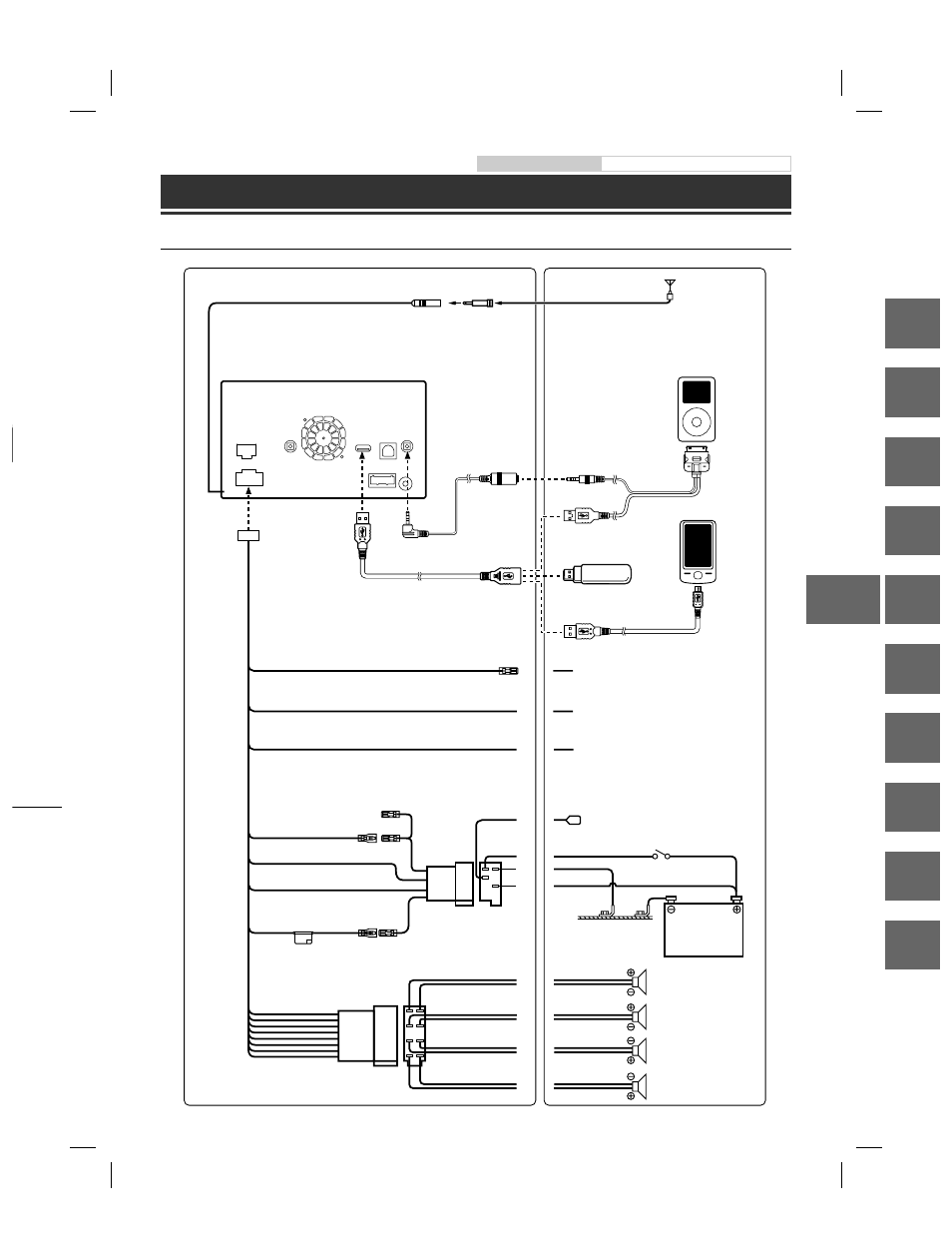

Istruzioni per l’uso Collegamenti
Collegamenti
REMOTE TURN-ON
Antenna
Prolunga AV VIDEO per iPod
(in dotazione con KCU-461iV)
Prolunga USB (in dotazione)
(blu/bianco)
REVERSE
(arancione/bianco)
PARKING BRAKE
(verde)
(verde/nero)
iPod/iPhone
(venduto separatamente)
All’amplificatore o equalizzatore
Al lato positivo del cavo del segnale delle luci
posteriori della vettura
Al conduttore del segnale del freno di
stazionamento
Posteriore sinistro
Anteriore sinistro
Anteriore destro
Posteriore destro
Altoparlanti
(bianco)
(bianco/nero)
(grigio/nero)
(grigio)
(viola/nero)
(viola)
Batteria
Chiave di accensione
Kit di collegamento KCU-461iV
(venduto separatamente)
Memoria USB
(venduta separatamente)
(giallo/blu)
IGNITION
(rosso)
BATTERY
(giallo)
GND
(nero)
10A
Spina antenna ISO
Nokia Phone
(venduto separatamente)
Kit di collegamento per telefono Nokia KCU-
230NK (acquistabile separatamente)
All’antenna
POWER ANT
(blu)
Collegamenti 1/2
