ALPINE IVE-W535BT QRG 68-21057Z55-A (PL)
12
-PL

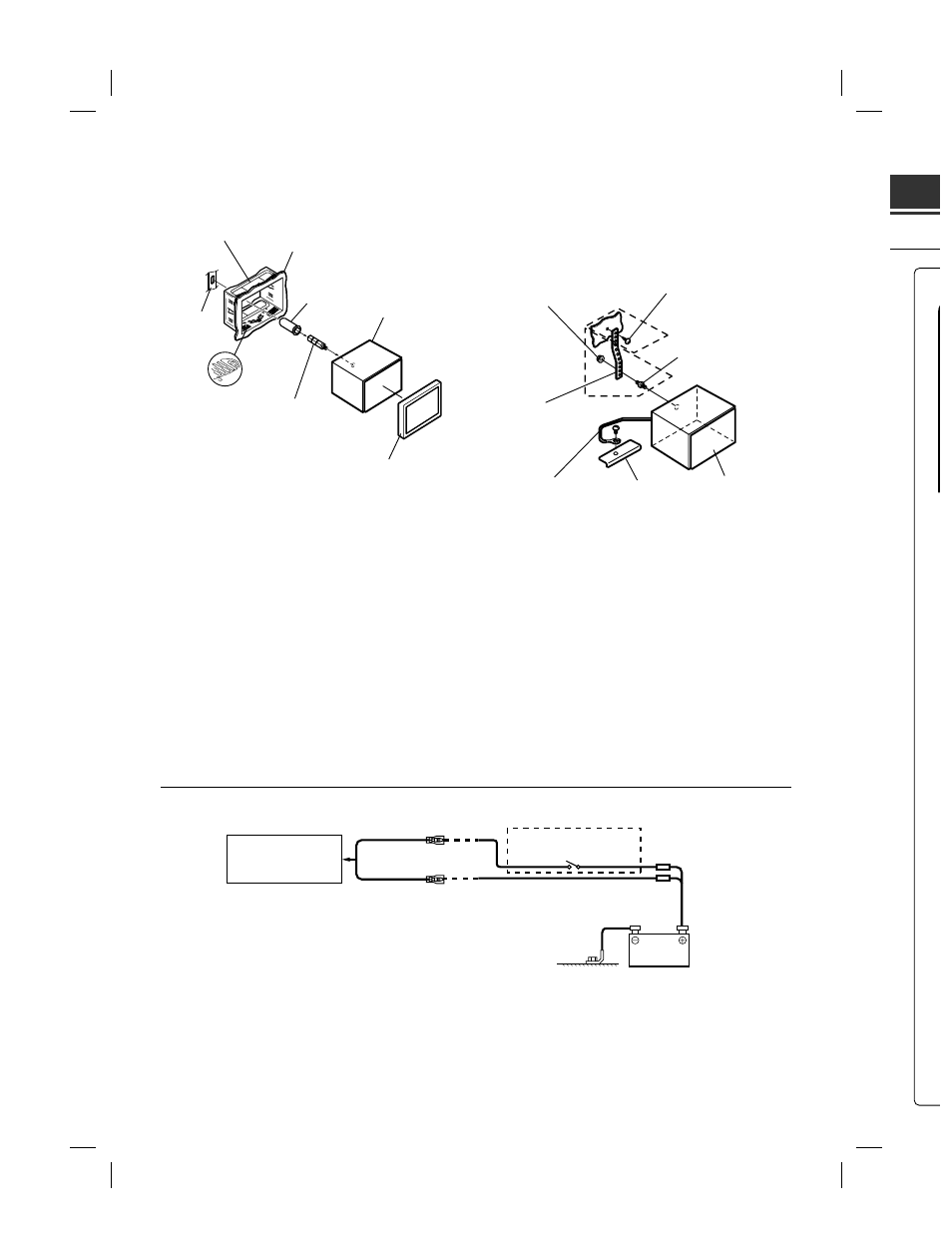

Urządzenie należy wsunąć do osłony
mocującej i zabezpieczyć je.
Osłona mocująca
(w zestawie)
Deska rozdzielcza
To urządzenie
Płyta czołowa* 2
(w zestawie)
Płytki
dociskowe*
1
Klucz
wspornika
Gumowa osłona
(w zestawie)
Śruba
sześciokątna
(w zestawie)
*1 Jeżeli założona osłona mocująca jest poluzowana
na desce rozdzielczej, płytki dociskowe można lekko
zgiąć.
*2 Można zamontować załączoną płytę czołową.
4
Jeżeli w pojeździe dostępny jest wspornik,
przykręć śrubę sześciokątną do tylnego
panelu urządzenia IVE-W535BT i załóż
gumową osłonę na śrubę sześciokątną. W
wypadku braku szyny należy przymocować
urządzenie główne za pomocą metalowej
taśmy (do nabycia oddzielnie). Przykręć
przewód uziemienia urządzenia do
czystego metalowego elementu, używając
śruby (*1), która jest już przykręcona do
podwozia pojazdu. Podłącz wszystkie
przewody urządzenia IVE-W535BT zgodnie
z opisem w sekcji POŁĄCZENIA.
To urządzenie
Śruba
Nadwozie
* 1
* 2
Nakrętka sześciokątna (M5)
Śruba dwustronna
Metalowy
pasek
mocujący
Przewód uziemienia
W przypadku śruby oznaczonej symbolem „*2” użyj
śruby odpowiedniej dla miejsca montażu.
5
Wsuń urządzenie IVE-W535BT w deskę
rozdzielczą, aż usłyszysz kliknięcie.
Zapewnia to prawidłowe zablokowanie
urządzenia i uniemożliwia jego
przypadkowe wysunięcie się z deski
rozdzielczej.
•
Schemat połączeń przełącznika SPST (sprzedawany oddzielnie)
(jeżeli nie jest dostępne zasilanie ACC)
PRZEŁĄCZNIK SPST (OPCJA)
IVE-W535BT
ACC
(czerwony)
BATTERY
(żółty)
BEZPIECZNIK
(5A, opcja)
BEZPIECZNIK
(20A, opcja)
Akumulator
Jeżeli pojazd nie umożliwia zasilania w trybie ACC, należy dodać przełącznik jednobiegunowy i jednostanowy SPST
(Single-Pole, Single-Throw) (sprzedawany oddzielnie) i bezpiecznik (sprzedawany oddzielnie).
Schemat i wartość znamionowa bezpiecznika podane powyżej dotyczą przypadku, gdy urządzenie IVE-W535BT jest
używane jako urządzenie samodzielne.
Jeżeli przełączony przewód zasilania (zapłonu) urządzenia IVE-W535BT, zostanie podłączony bezpośrednio do bieguna
dodatniego (+) akumulatora pojazdu, stacja multimedialna IVE-W535BT będzie pobierać prąd (kilkaset miliamperów),
nawet po ustawieniu przełącznika w pozycji wyłączenia (OFF), oraz powodować rozładowanie akumulatora. •
•
•
