19
01.05CDE171R-QRG.fm ALPINE CDE-171R 68-21627Z69-A (ES/IT/SE)
2

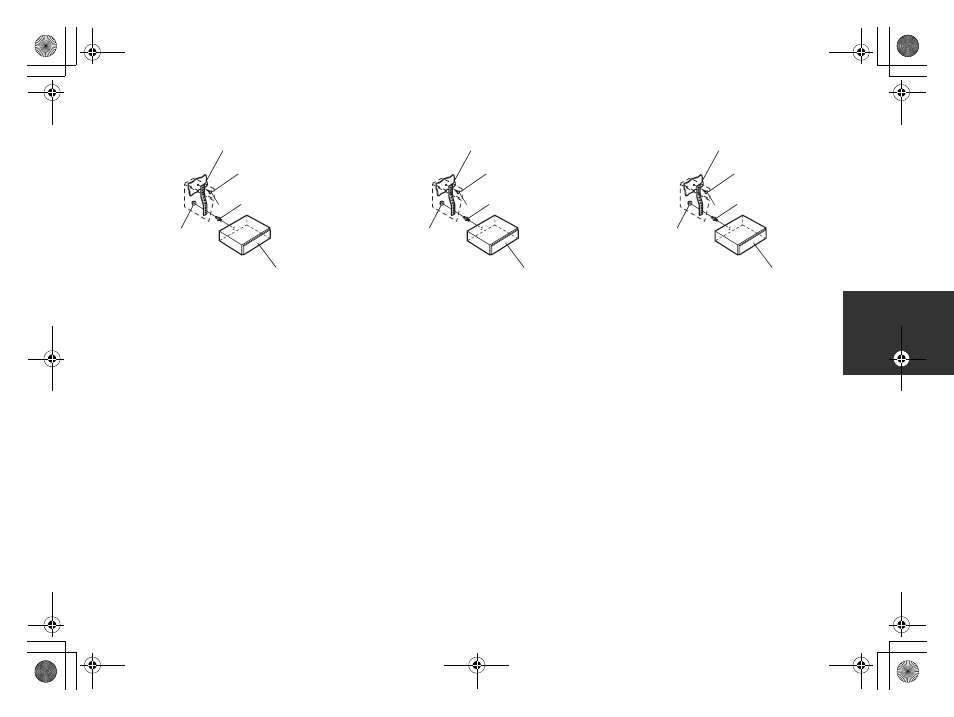

Si su vehículo posee soporte, instale el perno
hexagonal largo en el panel posterior del
CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/
CDE-170RR/CDE-170RM y coloque el tapón de
caucho sobre dicho perno.
• A propósito del tornillo *, prepare un tornillo apropiado
al lugar de instalación del chasis.
3
Deslice el CDE-171R/CDE-171RR/CDE-171RM/
CDE-170R/CDE-170RR/CDE-170RM hacia el interior
del panel de instrumentos. Eso permite asegurarse
de que la unidad queda correctamente fijada y no
se salga accidentalmente del salpicadero.
*
Cinta metálica de montaje
Tornillo
Perno
Esta unidad
Tuerca hexagonal (M5)
2
Se il veicolo è dotato di staffa, montare il bullone
esagonale lungo sul pannello posteriore del
CDE-171R/CDE-171RR/CDE-171RM/CDE-170R/
CDE-170RR/CDE-170RM e applicare il cappuccio di
gomma sul bullone esagonale.
• Per la vite *, procurarsi una vite adatta all’ubicazione di
installazione nel telaio.
3
Inserire il CDE-171R/CDE-171RR/CDE-171RM/
CDE-170R/CDE-170RR/CDE-170RM nel cruscotto.
In tal modo, si garantisce che l’unità sia
correttamente bloccata e non fuoriesca
accidentalmente dal cruscotto.
*
2
När bilen har fästet monterar du den långa
sexkantsbulten på bakpanelen av CDE-171R/
CDE-171RR/CDE-171RM/CDE-170R/CDE-170RR/
CDE-170RM och trär sedan på gummikåpan på
sexkantsbulten.
• Som skruv * ska du använda en lämplig skruv för platsen
där chassiet ska monteras.
3
Skjut in CDE-171R/CDE-171RR/CDE-171RM/
CDE-170R/CDE-170RR/CDE-170RM i
instrumentpanelen. Detta garanterar att enheten
fästs ordentligt och inte kan lossna från
instrumentbrädan av misstag.
*
Pinnbult
Banda di montaggio in metallo
Vite
Vite prigioniera
Questa unità
Dado esagonale (M5)
Metallbygel
Skruv
Denna enhet
Sexkantsmutter (M5)
