6
46
Altri
Interfaccia RS-232C
È possibile effettuare il controllo di questa unità tramite un computer, collegando un cavo incrociato RS-232C
(D-Sub a 9 poli).
Il comando tra questo apparecchio ed il computer consiste di AIntestazioneB, AID apparecchioB, AComandoB, ADatiB
e AFineB.
z Intestazione (1 byte), ID apparecchio (2 byte), Comando (2 byte), Dati (n byte), Fine (1 byte)
„
Intestazione
Questo codice binario indica l’inizio della comunicazione.
„ ID apparecchio
Questo codice specifica l’apparecchio. Il codice binario è fisso su A8901B.

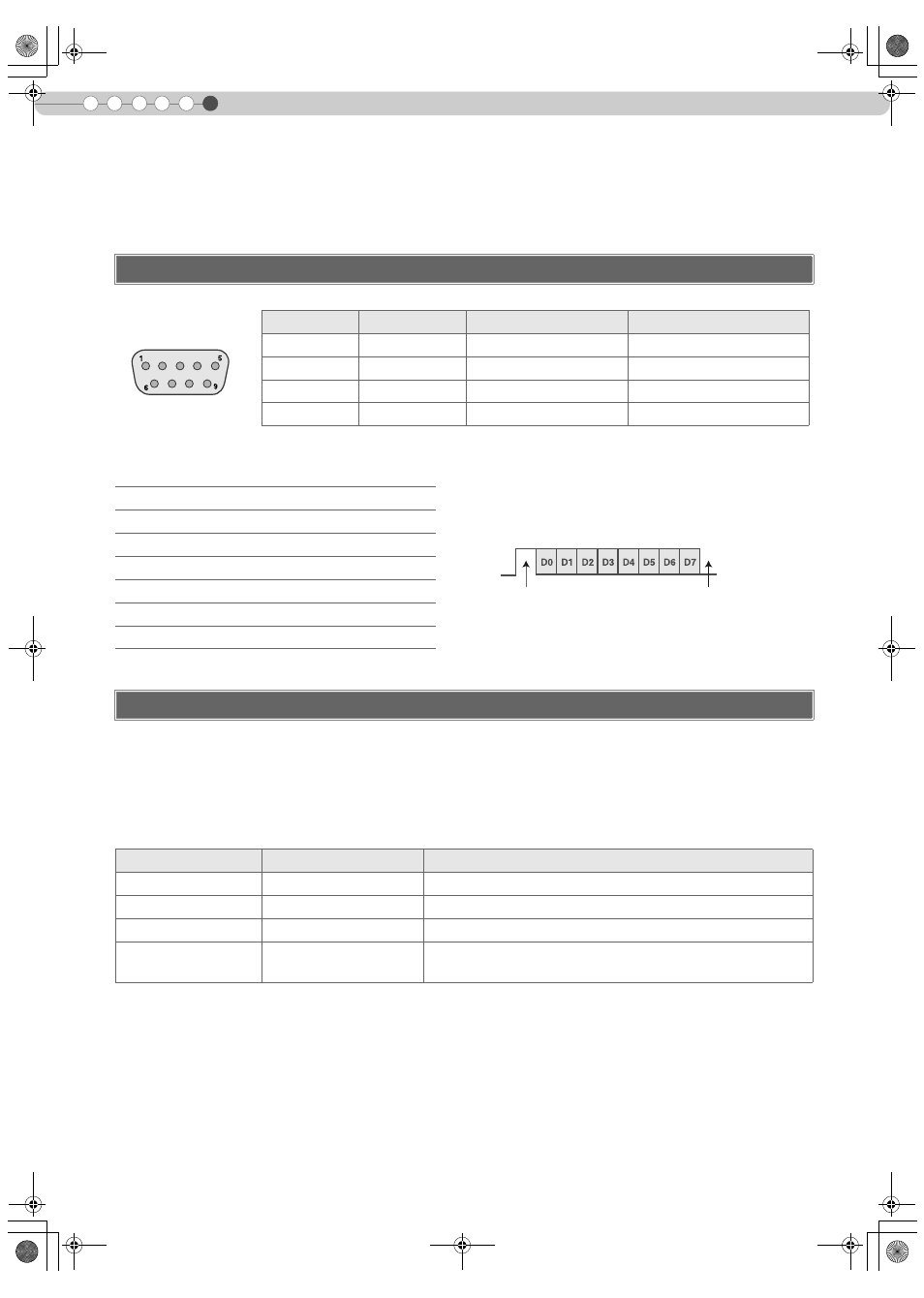

Specifiche RS-232C
N. del polo Segnale Funzionamento Direzione del segnale
2 RxD Ricezione dati Questo apparecchio PC
3 TxD Trasmissione dati Questo apparecchio PC
5 GND Terra del segnale b
1, 4, 6 b 9 N/C b b
z
Il PC fa riferimento al controller come un personal computer.
Modalità Non sincrono
Lunghezza dei caratteri 8 bit
Parità Nessuno
Bit iniziale 1
Bit finale 1
Velocità dei dati 19200 bps
Formato dei dati Binario
Formato dei comandi
Codice binario Tipo Descrizione
21 Comando operativo PC Questo apparecchio
3F Comando di riferimento PC Questo apparecchio
40 Comando di risposta Questo apparecchio PC
06 ACK
Questo apparecchio PC
(Quando il comando viene accettato senza errore, ritorna al PC)
Questo apparecchio
Bit iniziale Bit finale
