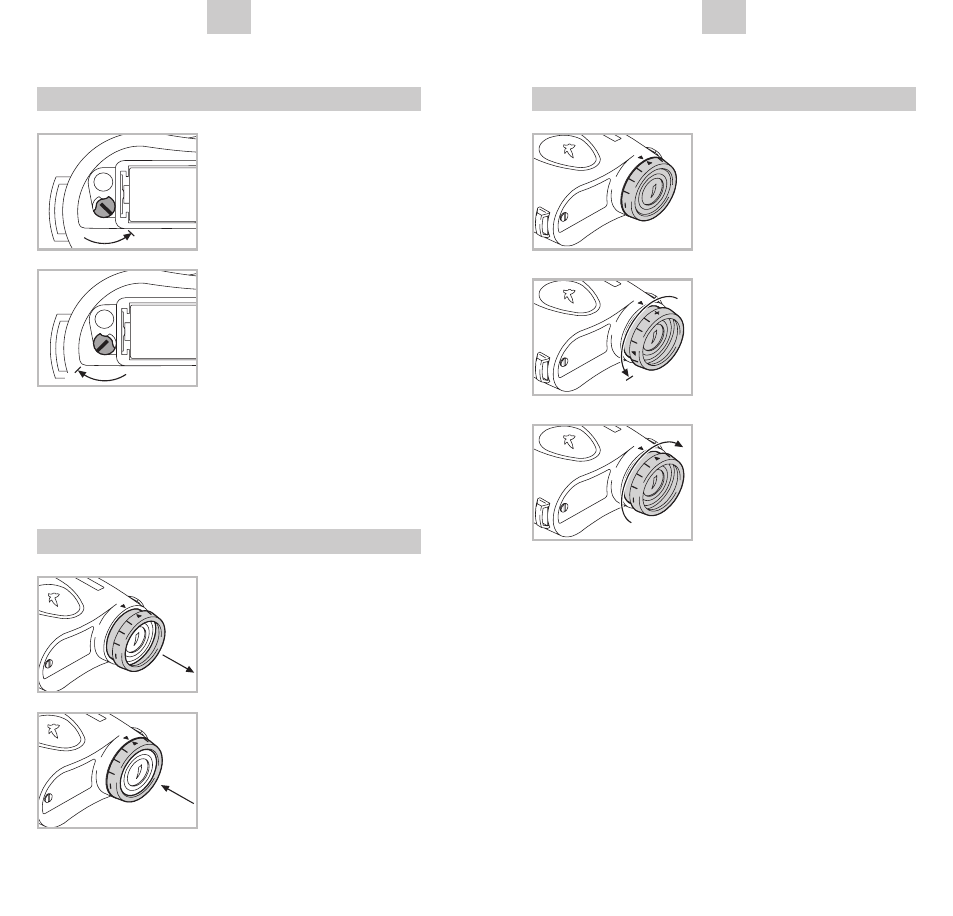

4. regolazione iarde/metri
Lo strumento dispone di un
dispositivo di regolazione
che evidenzia la distanza
in iarde o in metri. Lo stru-
mento viene fornito con la
regolazione su iarde. il dis-
play mostra se lo strumento
è regolato sui metri. Per
variare la regolazione sui
metri utilizzare un piccolo
cacciavite (capitolo 3.3.).
5. regolazione delle conchiglie oculari girevoli
• Uso senza occhiali:
estrarre la conchiglia ocu-
lare girevole fino al punto
d’arresto.
• Uso con occhiali:
fare rientrare la conchig-
lia oculare girevole fino al
punto d’arresto.
M
M
YD
RF
2
CL
AS
S
1 L
AS
ER
PR
OD
UC
T
M
YD
YD
6. messa a fuoco dell’immagine
• In condizioni di osserva-
zione normali, la posizione
di partenza e posizionata
su un target da osservare
alla distanza di 100 m.
• Prima girare la conchig-
lia oculare verso sinistra
(senso antiorario) fino in
fondo.
• Poi girare la conchiglia
verso destra (senso orario)
fino ad ottenere una messa
a fuoco ottimale.
• Il campo di regolazione
è tra – 5 dpt e + 14 dpt.
(La distanza di osservazione più breve di 4 metri
corrisponde a 14 dpt.)
